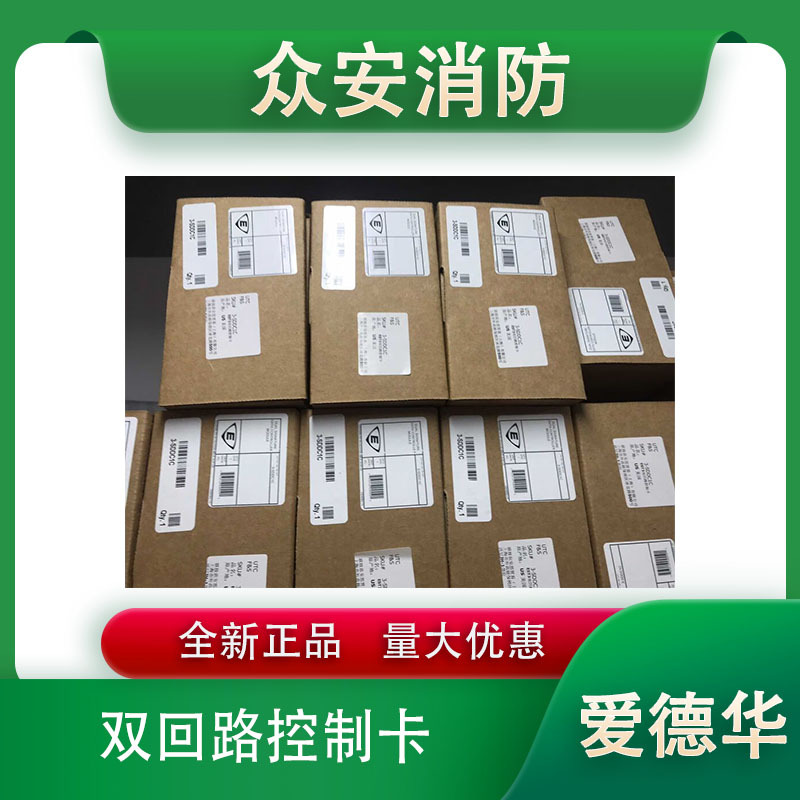

3-SDDC1C 是爱德华 EST3 系统的双回路智能驱动控制卡（改进兼容版），用于接入 Signature 系列智能探测器与模块，提供全数字总线管理。
一、核心电气与物理参数
型号：3-SDDC1C（改进兼容版）、3-SDDC1（基础版）
适配系统：Edwards EST3 火灾报警控制器
回路数量：2 路独立 Signature 智能回路
单回路容量：** 250 个智能地址设备（125 探测器 + 125 模块）
总容量：单卡** 500 个地址点
工作电压：19.0 VDC 标称，24 VDC **（控制器背板供电）
电流消耗（24 VDC）：
双回路待机：264 mA
双回路报警：336 mA
处理器：内置专用微处理器
通讯方式：全数字双向通讯，专用协议
响应时间：回路报警响应 < 0.75 秒
物理尺寸：标准 EST3 LRM 轨道模块，占用 1 个机柜插槽
接线端子：可插拔现场接线端子
重量：约 0.9 kg（2 lbs）
线路参数：**线路电阻 100 Ω，**线路电容 0.5 µF
线缆规格：12–18 AWG（1.0–4.0 mm²）
二、功能与特性
分布式智能管理
现场设备自带微处理器，与控制卡全数字交互，降低误报
电子地址编程，自动识别更换设备，无需重新编程
实时监控回路线路、设备位置、状态与参数
回路监控与保护
自动生成回路物理拓扑图（含 T 型分支）
实时检测：设备缺失、地址冲突、位置变更、线路故障
独立回路过流、短路、接地故障保护
兼容性与扩展
向下兼容：3-SSDC、3-SDDC 等旧版回路卡
支持全系列 Signature 设备（烟感、温感、手报、输入 / 输出模块）
单控制器最多支持 5 块 3-SDDC1C（共 10 回路）
生存模式
支持独立运行模式，保障局部故障时系统基本功能
三、环境与认证
工作温度：0°C ～ +49°C
相对湿度：≤ 93%，无凝露
认证：UL 864、ULC（消防标准）
四、型号说明
3-SDDC1：基础双回路控制卡
3-SDDC1C：改进兼容版，硬件与兼容性优化，适配大型复杂系统
