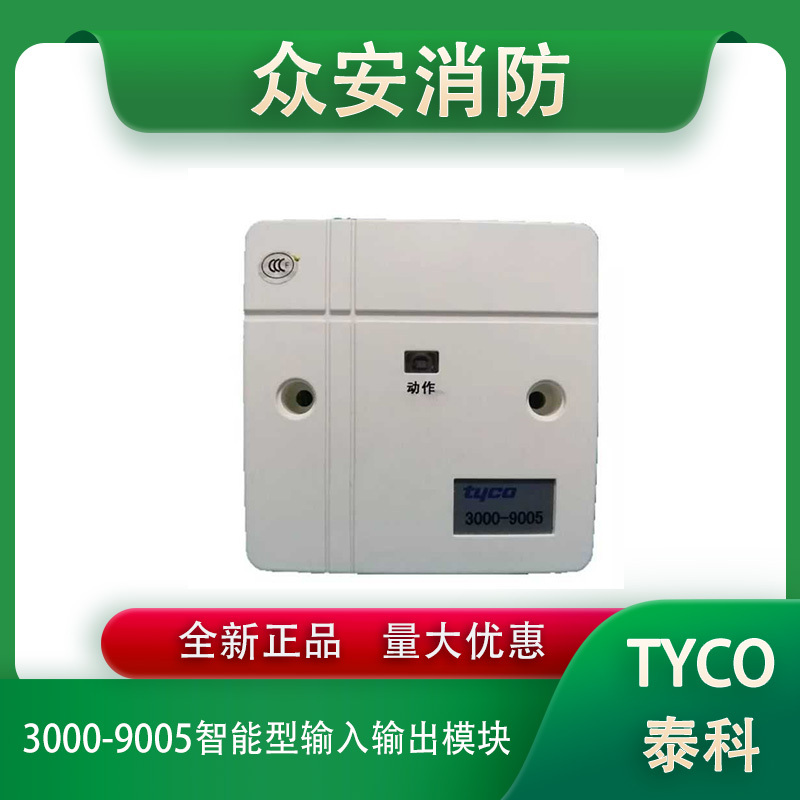

泰科3000-9005智能型控制输入输出模块

一，特点：

报警时启动排烟阀、卷帘门、消防泵、火警广播等外控设备，采用 3000-9019 电子编码器进行地址编码。

以下简称智能控制模块。

二，主要特性与技术指标

¨ 环境温度： -10℃～50℃

¨ 环境湿度： 5％～95％ RH， 无凝水

¨ 工作电压: 15～30V

¨ 静态电流：≤ 450 μ A

¨ 报警电流（回授状态）：≤ 2m A

¨ 内置微型电脑处理器

¨ 噪音滤波，抗干扰力强

¨   对外供电回路与通讯回路隔离

¨ 回授信号：开关量触点信号

¨ 继电器触点容量：

阻性：2A@30VDC

感性：1A@30VDC（0.6PF）

启动负载：0.6A@30VDC（0.35PF）； 0.3A@120VAC（0.35PF）

¨ 尺寸(长×宽×高)：120mm × 82mm × 40mm（含安装底座）

提供一对无源输出触点和接收一个开关量反馈信号。它占用回路的一个模块地址 1-99。

三，接线与安装

智能控制模块采用 86H50 预埋盒安装。3000-9005 的端子说明：

控制模块上 1、2 号两端子与系统的总线连接（注意极性），3、4 号端子分别为常开输出端，5、6 号端子分别为常闭输出端，7、8 号端子分别为输出公共端，9、10 号端子接设备状态反馈线。

使用时注意在反馈线终端必须接 3.9K 终端电阻以监视断线故障。

当 9005 仅作单控制模块使用时，9、10 脚不用接线，但两端子上的终端电阻不能取消，左下图是使用 9005 控制火警广播与背景音乐切换的接线示意图。右下图是模块控制一个如新风机、水泵等设备的接线示意图，9、10 脚是接授设备的动作信号反馈（开关触点信号），也需要接终端电阻。
