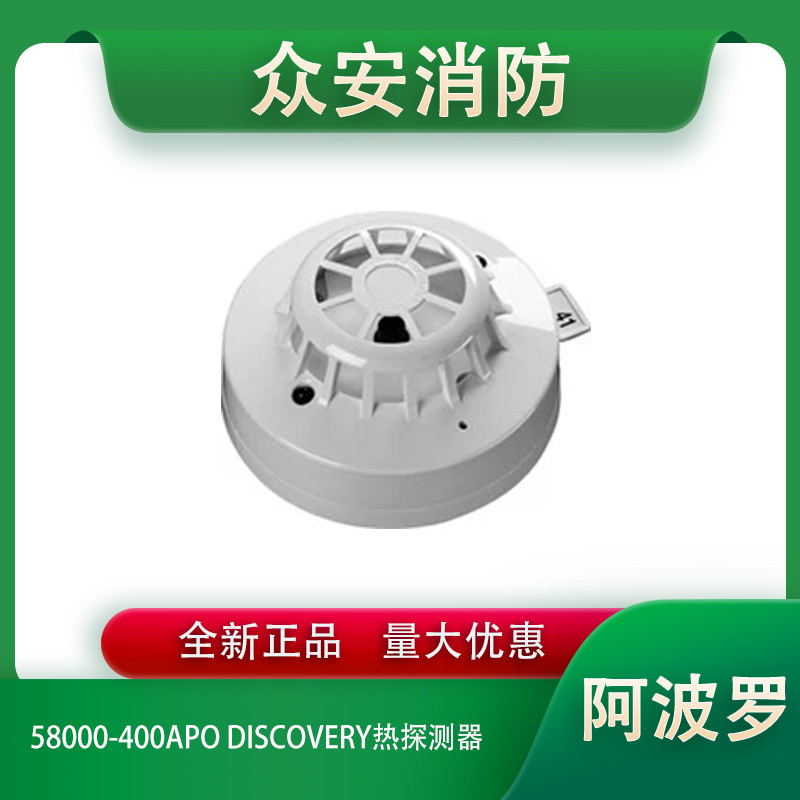

阿波罗58000-400APO Discovery热探测器
一，概述：
Discovery 热探测器与电离和光学烟雾探测器有共同的轮廓，但具有由自灭火白色聚碳酸酯制成的低空气流阻外壳。发现热探测器（图5）使用单个热敏电阻来检测探测器位置的空气温度。热敏电阻连接在一个电阻网络中，它产生一个依赖于温度的电压输出。电阻网络的设计，以及微控制器中的处理算法，给出了从10°C到80°C的近似线性特性。这个线性化的信号会根据所选择的响应模式进行进一步处理，并转换为模拟输出。
对于欧洲标准版本的探测器，这五种模式对应于EN 54-5中定义的5个“类”。本标准中的类对应于不同的响应行为，每个响应行为都被设计为适用于一个应用温度范围。所有模式都包含“固定温度”响应，这在标准中由“静态响应温度”定义。所有响应模式的应用温度和静态响应温度见表4。除了基本的分类之外，一个检测器还可以给出一个“R”或“S”的后缀。“R”后缀表示该探测器已被证明具有上升速率的特性。这样一个即使从远低于其典型应用温度开始，探测器仍会给出快速响应。因此，这种类型的探测器适用于未加热的仓库等区域，其中环境温度可能长期很低。另一方面，“S”后缀表明，即使暴露在高气温上升速率下，探测器也不会响应低于其最低静态响应温度。因此，这种类型适用于厨房和锅炉房等较大的、快速的温度变化被认为是正常的区域。
二，技术参数：
Discovery热探测器部分No. 58000-400规格是典型的在24V，23°C和50%的相对湿度，除非另有说明。
探测器原理：耐热电阻
电源接线：双线电源，极性不敏感
终端功能：
L1和L2电源进出连接
+R远程指示器正连接（内部2.2kΩ电阻至正）
-R远程指示器负连接（内部2.2kΩ电阻至负）
工作电压：17-28V直流
通信协议：Discovery、XP95和core协议兼容5-9V峰值
静止电流：350µA
通电浪涌电流：1 mA
**通电时间：10s
报警电流，LED点亮：3.4 mA
远程输出特性：通过4.5kΩ（**5 mA）连接到正线
报警水平模拟值：55
报警指示灯：2个红色发光二极管（LED），可选的远程领导。
湿度：0%至95%RH（无凝结或结冰）
振动、冲击和冲击：EN 54-5
根据IP评级设计：IP54符合BS EN 60529的标准
标准和批准：EN 54-5、CPD、LPCB、VdS、AFNOR、BOSEC、FG、SBSC、SIL & VNIIPO
尺寸：直径100mmx42mm高（50mm高，带XPERT 7安装底座）
权重：探测器105g，探测器与XPERT 7安装底座160g
