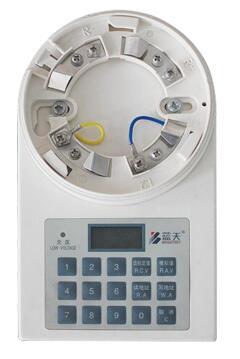

蓝天AD-BS10地址编码器

一，特性

1、体积小，携带方便

2、本身带BS10探测器通用底座，可直接将探测器旋上后进行地址输入，使用方便

3、带电池欠压指示灯

二，应用

只能用于对BS10系列总线器件进行地址输入和参数测试。

三，技术参数

工作电压：DC18V或DC24V

静态：≤1.75mA/DC24V,，≤1.9mA/DC18V

工作状态：≤2.5mA/DC24V，≤3.9mA/DC18V

材料：ABS

颜色：乳白色

工作温度：-10℃~+50℃

相对温度(无冷凝)：≤95%

外形尺寸：180×107×25mm

重量：约376克

防护等级：IP30

四，尺寸图

五，端子说明：

AM/AC火警无源常闭触点输出，触点容量1A/30VDC,火警时打开

AM/AO火警无源常开触点输出，触点容量1A/30VDC,火警时闭合

FM/FC故障无源常闭触点输出，触点容量1A/30VDC,故障时打开

FM/FO故障无源常开触点输出，触点容量1A/30VDC,故障时闭合

24V+DC24V电源正极输入

24V-DC24V电源负极输入

T+/T-回路
