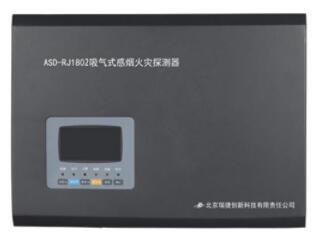

瑞捷创新ASD-RJ1802极早期空气采样烟雾报警器(四区四管)

一，技术参数

工作电压：总线电压：24V，允许范围16V～28V电源：DC24V，允许范围DC20V～DC28V

工作电流：总线：监视电流≤1mA，报警电流≤1mA电源：监视电流≤1.8A，报警电流≤2.0A

继电器输出：1A/24VDC，1A/120VAC

执行标准：GB 15631-2008

联网方式：回路总线通讯，RS-485 CANAA

信息存储量：火警记录1000条，故障记录1000条，屏蔽记录1000条

单管**采样长度：100米，内径21mm，外径25mm，材料为PVC。

最多：15个弯

最多：15个孔，14个φ2.5mm的孔，1个φ5mm的末端孔。

通道数量：4个

工作温度范围：-10℃～55℃

工作湿度范围：相对湿度10%～95%，不凝露

外形尺寸：476mm×125mm×350mm(长×宽×高，宽度为不含进出气管的尺寸)

重量：7.2kg

外壳材质：金属

IP防护等级：IP30

2.4.3 探测器对外接线端子说明

-24V+ E ：DC24V

气流故障：继电器输出，可设置为常闭触点或常开触点，探测器总输出

电源故障：继电器输出，可设置为常闭触点或常开触点，探测器总输出

烟室污染：继电器输出，可设置为常闭触点或常开触点，探测器总输出

故障：继电器输出，可设置为常闭触点或常开触点，探测器总输出

C+ C-：CAN

A1 B1：RS485    A1 485 A   B1   485   B

A2   B2：RS485   TC-5307

A2   B2：A2   485   A   B2    485 B

L1   L2:

预警1

预警2

火警1

火警2

气流故障：继电器输出，可设置为常闭触点或常开触点，对应所在通道

烟室污染：继电器输出，可设置为常闭触点或常开触点，对应所在通道

三、安装与调试

3.1 开箱检查

在安装以前，应首先对现场设备进行检查。

3.1.1 工程配置检查

检查探测器设备装箱单的内容是否与该工程配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、探测器钥匙等，核对无误后再对探测器外观进行必要的检查。各项检查中如发现有不符合要求的情况请与我公司售后部门联系。3.1.2 探测器内部配置及连接状况检查

检查探测器内部各部件之间的连接是否正常。若发现连接线有脱落、与说明书介绍不符合 或标识不清等情况，请与我公司售后部门联系。

3.2 机箱的安装条件及方式

探测器外形尺寸（长×宽×高）：476mm×125mm×350mm

环境温度：-10℃～+55℃

相对湿度≤95%，不凝露

探测器采用壁挂式安装。

3.3 开机检查

探测器进入现场后，应接通电源进行开机检查。检查内容包括：

探测器的液晶屏、指示灯显示是否正常。

进行自检操作，观察探测器的指示灯是否全部能点亮，扬声器是否能发出洪亮的声音。

进入正常监视后，观察有无电源故障，所有键盘按键是否正常。

如发现异常，请通知我公司售后部门。

3.4 调试

       系统布线，校验线路及绝缘电阻。关机测量该回路线间电阻为5KΩ左右(与TC5000系列的 火灾报警主机配套使用)，用摇表测量回路与大地间绝缘电阻值是否大于20M(测量之前要将两 根回路线并接在一起，否则会损坏总线上的设备)。

在确保电源极性，以及设备连接良好的前提下，按下主板上的电源开关，如系统正常则 进入学习状态。

       学习完成后，系统进入正常工作状态。当有火警时，液晶屏显示报警信息，同时扬声器 发出火警语音。
