西核彩桥CH236Ex声光报警器

1、概述

CH236Ex型声光报警器是一款新型防爆产品。

线路采用集成电路设计,工作稳定,光源采用高亮发光二极管,多角度清晰可见。

具有体积小、声音大、重量轻、安装方便等优点。

配合带输出触点的气体探测器及报警器一同使用,适用于ⅡA,ⅡB,ⅡC级，温度为T1-T6的可燃气体或蒸汽与空气形成的爆炸性混合场所的1区，2区环境。

广泛地用于化工、石油、冶金、医药等领域。

本产品符合：

GB 26851-2011《火灾声和/或光警报器》、

GB3836.1-2010《爆炸性环境 第1部分：通用要求》、

GB3836.2-2010 《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》中有关规定的要求。

该产品经国家防爆电气产品质量监督检验测试中心检验并取得防爆证书。

2、技术条件

工作电压：DC24V   接线无＋、－极性

防爆标志：ExdⅡC T6 Gb

工作电流：≤120mA

防爆证：CNEx15.0961

报警音响：≥85Db   10cm

防护等级：IP65

报警频率：0.5Hz/3Hz

材 质铸：304不锈钢。

环境温度：-10℃～55℃

重量：0.6Kg

环境湿度：5%～95%RH，无凝水

外形尺寸：φ39mm×115mm

配套配接：CH281Ex、CH282Ex可燃气体探测器

兼容性：可兼容配接其它厂家安装螺纹G3/4，工作电压DC24V的气体探测器。

3、结构特征与特点

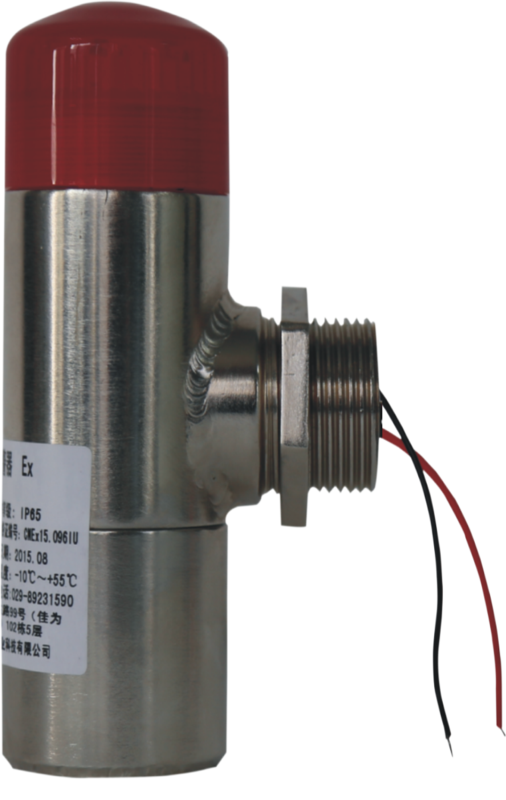

2.1外形特点见右图

4、安装操作

4.1 产品尺寸如图

4.2 竖直安装，发光面向上。

4.3 接口按防爆要求实施连接。

4.4 工作电压直流24伏无极性

5、配套应用示意与接线

5.1 配套应用如图。

5.2接线说明

5.2.1与彩桥CH281Ex、CH282Ex探测器配套时，请订购时说明，可由工厂完成接线。

5.2.2如需现场接线，请将声光报警器与探测器紧密连接后，按下图接线方式进行接线连接。

6、装箱清单、运输和保修说明

6.1 随设备包装清单包括：使用说明书1 份。

6.2 在符合包装要求和稳妥的情况下，允许以汽车、火车、轮船、飞机等任何方式运输；

6.3 产品在正常使用情况下，免费保修期为24 个月，并负责产品及其配件的终身维修。

注意！

但在人为、使用不当、保修期外或不可抗拒力情形下造成的损坏，例如：雷电、撞击、强电接入、浸水等，则不在保修范围。
