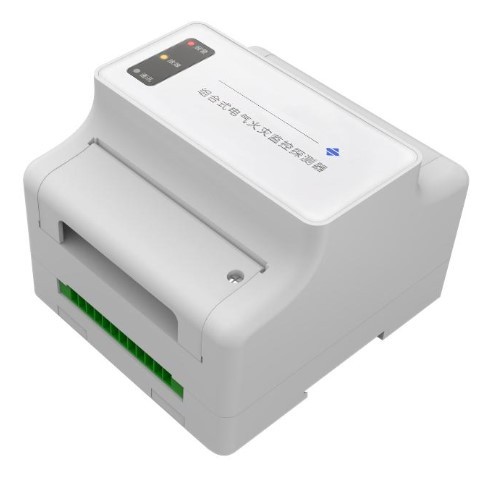

泛海三江DH-9708S型组合式电气火灾监控探测器
一、产品概述
DH-9708S型组合式电气火灾监控探测器（以下简称探测器）的设计、制作、检验均符合国家标准：GB14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器、GB14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器。探测器具有8路传感器输入通道，通过电气火灾监控设备可将任意通道设置为剩余电流模式或测温模式，探测器出厂默认8路通道均为剩余电流模式。探测器可检测传感器短路、断路和错接故障。当相应通道设置与其所接传感器不一致时，即传感器错接，探测器会 将其做为断路故障上报电气火灾监控设备处理。在剩余电流模式下，探测器可以监测用电电路是否漏电，在测温模式下，探测器可以检测对应位置温度是否异常，若监测部位漏电或温度达到报警阈值时，探测器可以向电气火灾监控设备发出报警信号。
二、产品特点
8路传感器输入通道
任意通道均可设置为剩余电流模式或测温模式
传感器短路、断路、错接故障报警
无极性二线制总线通信和供电
高性能处理器
电子编码
兼容导轨和壁挂式安装
三、产品技术参数
1.执行标准：GB14287.2-2014、GB14287.3-2014
2.工作电压：DC24V（总线供电）
3.工作电流：监视状态＜1mA，报警状态＜3mA
4.状态指示：报警红灯常亮，故障黄灯常亮，通讯绿灯闪亮（约5～16S一次）
5.剩余电流报警设定值：100mA～1000mA，步长1mA（其中圆形闭口式剩余电流互感器报警设定值为100～1000mA，方形闭口式剩余电流互感器报警设定值为200～1000mA）
6.温度报警设定值：45°C～140°C，步长1°C
7.使用环境：-10°C～40°C，相对湿度≤93％（40°C±2°C无凝露）
8.线制：无极性二线制总线
9.编码：电子编码，编码范围1～324
10.重量：约120g
11.外壳材料：ABS
12.外形尺寸：100mm×90mm×70mm
四、产品安装及接线
1.安装环境
探测器应安装在干燥、清洁、无腐蚀性气体、无强电磁场环境中，远离热源和火源，探测器一般安装在低压配电柜（箱）中，探测器周围请预留足够空间，以便用于设备调试和端子接线。
2.安装方式
探测器安装方式可分为导轨式安装和壁挂式安装。
导轨式安装如图 5-1 所示，导轨为标准 35mm DIN 导轨，通过滑块 2 进行锁定。壁挂式安装如图 5-2 所示。
3.接线及端子
说明探测器典型接线及端子分布如图5-2所示，端子位号及说明见表5-1,配接传感器型号列表及说明见表5-2
