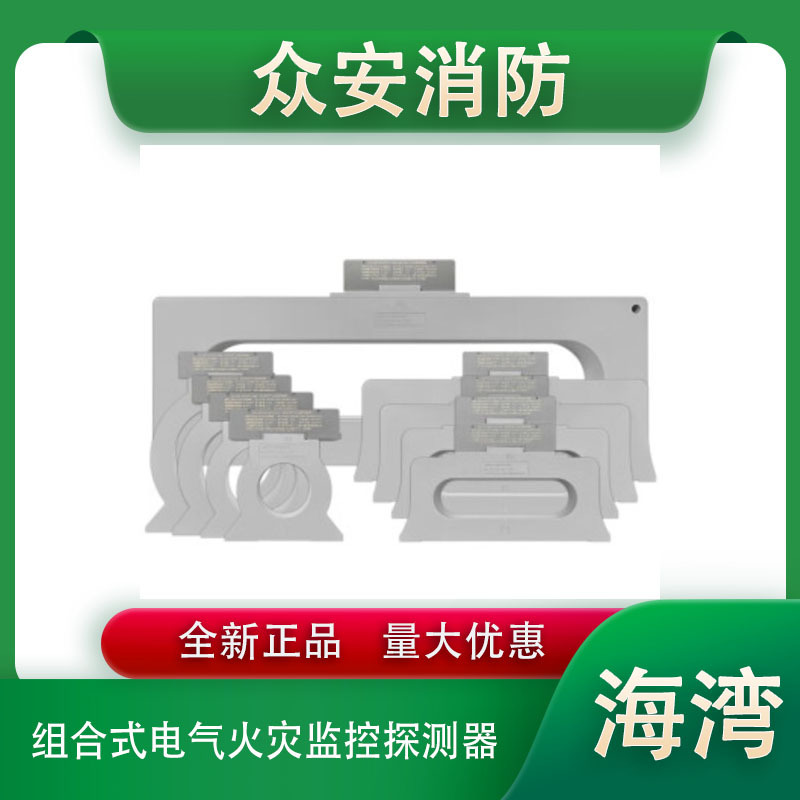

海湾DH-GST-N3102-Y-100/250/400/630组合式电气火灾监控探测器（圆孔）
DH-GST-N3102-Y-100组合式电气火灾监控探测器闭口式，圆孔，具备1路剩余电流监测和1路温度监测功能（温度传感器需另配N2103）。穿线孔径（mm)：φ45
DH-GST-N3102-Y-250组合式电气火灾监控探测器闭口式，圆孔，具备1路剩余电流监测和1路温度监测功能（温度传感器需另配N2103）。穿线孔径（mm)：φ65
DH-GST-N3102-Y-400组合式电气火灾监控探测器闭口式，圆孔，具备1路剩余电流监测和1路温度监测功能（温度传感器需另配N2103）。穿线孔径（mm)：φ80
DH-GST-N3102-Y-630组合式电气火灾监控探测器闭口式，圆孔，具备1路剩余电流监测和1路温度监测功能（温度传感器需另配N2103）。穿线孔径（mm)：φ105
一、注意事项
1、探测器对剩余电流检测有量程范围，超量程时显示量程的**值；因此会出现多个点超量程报警时显示的报警电流相同的情况。
2、应该按现场的实际情况设定报警设定值。
3、因现场为 220V/380V 强电环境，严禁现场带电将探测器或剩余电流互感器开盖。
4、安装维护时注意安全，做好安全防护措施，避免发生触电事故。
5、我公司负责探测器的保修，发现问题请及时和我公司技术服务部联系，用户不得自行拆开或维修，否则后果自负。
6、产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动
车等交通工具）。如有特殊需求，请联系本公司相应销售人员。
二、概述
DH-GST-N3102 系列组合式电气火灾监控探测器（以下简称探测器）具有 1 路剩余电流监测和 1 路温度监测功能，能实时监测被监测回路的剩余电流值和温度值，可以有效的保障安全用电和防止电气火灾的发生。
该探测器采用螺钉固定于配电柜和配电箱的表面，通过数字化总线与本公司的GST-DH9000 电气火灾监控设备等构成电气火灾监控报警系统。
探测器按可配接的剩余电流互感器按过线电流或过线孔径分为 13 种规格型号（见表 1），
既方便用户酌情选择，同时也可提高测量的精确度。
三、特点
1、探测器的温度报警设定值可以在 45℃~140℃范围内设置，调节精度 1℃。
2、剩余电流传感器的灵敏度高，线性度好，运行可靠，安装方便；报警设定值可以从200mA~1000mA 间设置，调节精度为 1mA。
3、探测器具备能检测电流传感器与信号处理单元连接线的短路、断路故障。
4、通过电子编码器和电气火灾监控设备都可以实现地址编码和报警设定值的设置，方便工程调试和维护。
5、探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接 220V 或 24V电源，简单方便。
6、外形美观，体型小巧，使用螺钉安装，施工方便，牢固可靠。
四、技术特性
1、额定工作电压：DC24V(总线供电)，无极性
2、工作电流≤1mA
3、剩余电流报警设定值范围：
4、剩余电流报警响应时间≤30s
5、主回路：额定工作电流 0A～2000A 多种规格可选，电压＜AC660V
6、温度报警设定值范围：45℃~140℃ 调节精度 1℃,默认温度报警设定值为 85℃
7、温度报警响应时间≤40s；
8、使用环境： 温度：-10℃～+40℃ 相对湿度≤95%，不凝露
9、编码方式：电子编码
10、壳体材料： 信号处理单元：阻燃 ABS 剩余电流互感器：阻燃 ABS
11、外形尺寸：参见表 2
12、测温传感器：测温传感器参数详见图 7
13、执行标准：GB 14287.2-2014；GB 14287.3-2014
五，尺寸图和接线端子说明：
