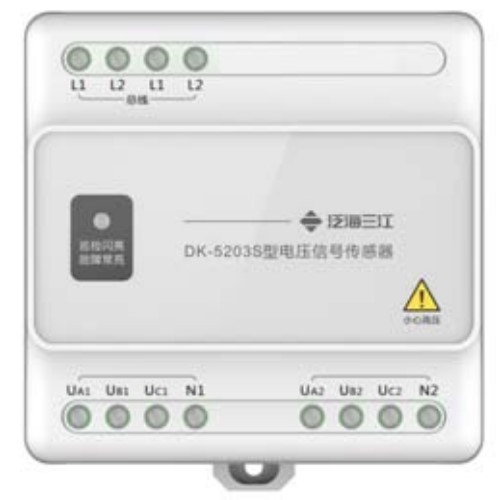

泛海三江DK-5203S三相双路电压信号传感器
一、 产品概述
DK-5203S 型电压信号传感器是一款三相四线双电源电压传感器（以下简称传感器），其设计、制作、检验均符合国家标准：GB 28184-2011 消防设备电源监控系统。
传感器能对 2 组三相四线制交流电源电压进行实时监测，当被监测的消防电源出现欠压、过压、缺相、错相等情况时，传感器立即将采集到的消防设备电源状态信息回传给消防设备电源状态监控器。
二、 产品特点
1. 当被监测的消防设备电源发生欠压、过压、缺相、错相等情况时，传感器能在 100s 内发出故障报警信号；
2. 传感器以无极性二总线方式与我公司消防设备电源状态监控器连接，无需另外供电，安装使用简单方便；
3. 内置高档 MCU，应用先进的软件算法，具备强大的分析、判断能力，对接入传感器的消防设备电源进行实时监测；
4. 传感器采用电子编码方式，每个传感器占用一个总线地址，现场编码简单、方便；
5. 每个传感器拥有 6 个通道，可同时监测 2 组三相四线制消防设备电源，也可通过消防设备电源状态监控器设置其中某组电源通道启用或不启用；
6. 用 LED 灯指示传感器状态：正常通讯时黄色指示灯闪亮，报故障时黄色指示灯常亮。
三、 产品技术参数
工作电压：DC24V（总线供电）
工作电流：监视状态＜0.8mA，报故障状态＜2.5mA
监测电压：额定值 AC 220V
故障报警：
被监测的消防设备电源电压低于 AC187V±5%时，报欠压故障，被监测的消防设备电源
电压高于 AC242V±5%时，报过压故障；被监测的消防设备电源三根相线的相序接线错
误时，报错相故障；当 A、B、C 三相都缺相时，消防设备电源状态监控器会报出此组交
流电源中断。
执行标准：GB 28184-2011
使用环境
温度：-10℃～50℃，相对湿度≤93％（40℃±2℃无凝露）
编 码：电子编码，编码范围：1～324
安装方式：导轨式安装或壁挂式安装
外壳材料：白色 ABS
外形尺寸：长 90mm×宽 89mm（含滑块 94.2mm）×高 35mm
产品重量：约 160g
四、产品外观及尺寸
图 4-1 产品外观及尺寸（单位：mm）
五、 产品安装及工程应用
1. 传感器安装方法
本传感器提供两种安装方式：导轨式安装及壁挂式安装。导轨式安装如图 5-1 所示，导轨为标准 35mmDIN 导轨，通过下滑块进行锁定。(尺寸单位:mm)
壁挂式安装如图 5-2 所示，将上、下滑块拔出至锁定位置后，通过三颗螺丝进行固定，螺丝孔直径为ø3.5mm。
2. 接线端子定义
参见图 5-3，各端子定义如下表所示：
端子对应
标示符号 端子定义
L1、L2：两组总线用于连接或级联，L1、L2为一组，两组功能一致
UA1、UB1、 UC1、N1：第 1 组三相四线制交流电压接入端
UA2、UB2、 UC2、N2：第 2 组三相四线制交流电压接入端
3. 地址编码
将编码器连接线上 2 个鳄鱼夹分别与传感器的 L1、L2 端子相连，L1、L2 不分极性。再把编码器设定为编码功能，输入正确的地址码，按下‘运行’键，完成地址编码设置。（注：详细操作请参阅编码器说明书）
4. 传感器接线方式与要求
总线 L1、L2 和三相四线制交流双电源电压传感器测量的接线方式：如图 5-4 所示，将传感器接线端子 L1、L2 与消防设备电源状态监控器的总线相连接，L1、L2 接线时不分极性。一般环境，建议采用双绞线；强干扰环境，建议采用屏蔽双绞线。
图 5-4 传感器接线示意
六、 产品调试
1. 用编码器给传感器编好地址，接入系统总线时，应确保同一回路上的地址不重复；
2. 请按照图 5-1 和图 5-2 对应安装好传感器，参考图 5-4 接线。确保设备已正确安装，所有端子引线已正确连接；
3. 开启消防设备电源状态监控器，待消防设备电源状态监控器进入正常工作状态后，进行自动登录，确认登录信息与接入传感器实际情况相符；
4. 传感器可同时对 2 组三相四线制消防设备电源电压共 6 个通道进行监测，也可根据实际情况，通过消防设备电源状态监控器设置其中某组电源通道登记（启用）或不登记。默认设置是 2 组三相四线制消防设备电源均登记；
5. 完成所有设置后，重启消防设备电源状态监控器使系统进入正常工作状态。
七、 维护与保养
1. 定期检查传感器工作是否正常，包括接线端子是否稳固、设定参数是否被改动、周围环境是否满足使用要求，建议每周一次，每个传感器每年检测不少于一次；
2. 本公司负责非保修范围内产品的有偿维修，如有需要返修，请联系我们。同时，我们非常希望能得到关于您要返修的产品的一些重要信息，如产品失效的情形和可能的原因，以便我们在最短的时间内找到问题，也给我们今后的产品开发和改进提供参考。
