泛海三江DK-5206S三相双电源电压/电流信号传感器

一、产品调试

1.用编码器给传感器编好地址，接入系统总线时，应确保同一回路上的地址不重复；

2.请按照图5-1和图5-2对应安装好传感器，参考图5-4接线。确保设备已正确安装，所有端子引线已正确连接；

3.开启消防设备电源状态监控器，待消防设备电源状态监控器进入正常工作状态后，进行自动登录，确认登录信息与接入传感器实际情况相符；

4.传感器可同时对2组三相四线制消防设备电源电压和三路交流电流共9个通道进行监测，也可根据实际情况，通过消防设备电源状态监控器设置三相四线制电压（每组电压通道设置应相同）、三路交流电流通道（可分别设置）登记（启用）或不登记。默认设置是9个通道全登记；

5.请根据实际使用情况，通过消防设备电源状态监控器分别对每个电流通道设置过流故障门限，请务必正确填写各通道所使用的外接电流互感器的额定电流值，过流故障门限可设置范围是外接电流互感器额定电流值的10%～100%；

6.完成所有设置后，重启消防设备电源状态监控器使系统进入正常工作状态。

二、维护与保养

1.定期检查传感器工作是否正常，包括接线端子是否稳固、设定参数是否被改动、周围环境是否满足使用要求，建议每周一次，每个传感器每年检测不少于一次；

2.本公司负责非保修范围内产品的有偿维修，如有需要返修，请联系我们。同时，我们非常希望能得到关于您要返修的产品的一些重要信息，如产品失效的情形和可能的原因，以便我们在最短的时间内找到问题，也给我们今后的产品开发和改进提供参考。

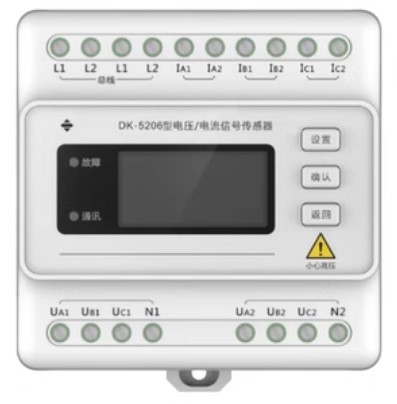

三，外形示意图：

四，安装示意图：

五，接线示意图：
