泛海三江DK-5207S三相三路电压信号传感器

一、产品概述

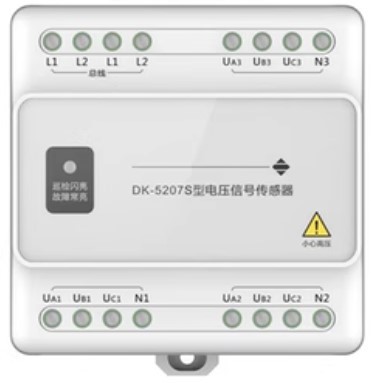

       DK-5207S型电压信号传感器是一款三相四线三电源电压传感器（以下简称传感器），其设计、制作、检验均符合国家标准：GB28184-2011消防设备电源监控系统。

        传感器能对3组三相四线制交流电源电压进行实时监测，当被监测的消防电源出现欠压、过压、缺相、错相等情况时，传感器立即将采集到的消防设备电源状态信息回传给消防设备电源状态监控器。

二，产品外观及尺寸

二、产品安装及工程应用

1.传感器安装方法

     本传感器提供两种安装方式：导轨式安装及壁挂式安装。导轨式安装如图5-1所示，导轨为标准35mmDIN导轨，通过下滑块进行锁定。(尺寸单位:mm）

       壁挂式安装如图5-2所示，将上、下滑块拔出至锁定位置后，通过三颗螺丝进行固定，螺丝孔直径为ø3.5mm。2.接线端子定义

3.地址编码

        将编码器连接线上2个鳄鱼夹分别与传感器的L1、L2端子相连，L1、L2不分极性。再把编码器设定为编码功能，输入正确的地址码，按下‘运行’键，完成地址编码设置。（注：详细操作请参阅编码器说明书）

4.传感器接线方式与要求

       总线L1、L2和三相四线制三组电压传感器测量的接线方式：如图5-4所示，将传感器接线端子L1、L2与消防设备电源状态监控器的总线相连接，L1、L2接线时不分极性。一般环境，建议采用双绞线；强干扰环境，建议采用屏蔽双绞线。
