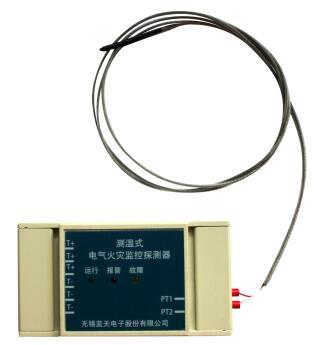

蓝天DW501型测温式电气火灾监控探测器

一，概述

      DW501型测温式电气火灾监控探测器专门针对各种使用环境而设计的一种可编码的探测器。测温式电气火灾监控探测器实时探测温度信号，经处理后通过报警总线与控制器通讯，并状态指示相应的信号。

二，适用范围

      本测温式电气火灾监控探测器适用于在一般工业与民用建筑中安装使用。

三，执行标准

GB14287.3-2014

四，特点

1、二总线制为无极性接入，施工方便，灵活。

2、通过编码器对测温式电气火灾监控探测器设备现场编号，使其可在电气火灾监控设备上显示具体的地址及工作状态。

3、采用专用集成电路，工作稳定可靠。

五，主要技术参数

规格型号：DW501

外形尺寸：88mm×47mm×43mm

工作电压：18～26VDC（总线供电）

监视电流：≤400uA

报警电流：≤2mA

线制：无极性两总线

温度报警值：45℃~140℃之间可调，调节精度1℃

确认灯：

运行（绿色）：正常为绿色闪亮，故障（黄色）：故障时为常亮，

报警（红色）：报警时为常亮

环境温度：-10℃～50℃

相对湿度：≤95%

六，接线示意图：

七，调试

1）地址编码：使用地址编码器编码接入剩余电流式电气火灾监控探测器的引出端T+、T-写入地址即可，写地址时运行灯会闪烁指示。

2）与控制器做联通试验。剩余电流式电气火灾监控探测器安装前应检查编码地址设置是否正确，在同一报警回路中不应有相同的地址编码。
