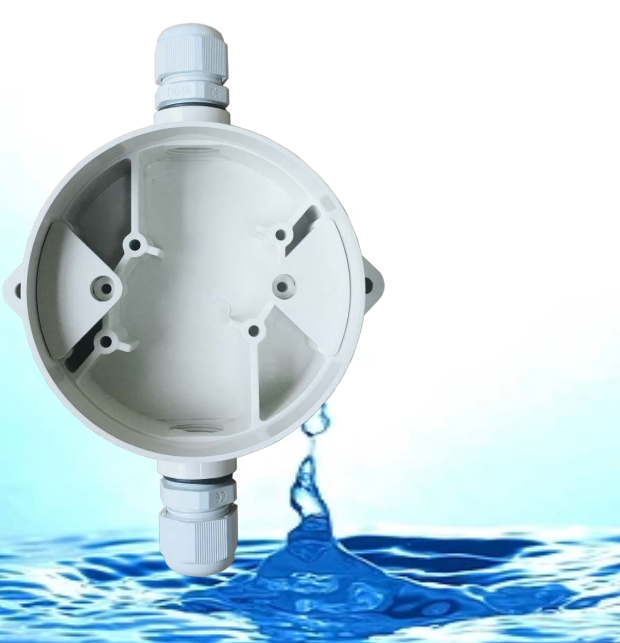

盛赛尔DZ003FS探测器防水型底盒

一，概述：

产品概述执

行标准：GB/T 4208-2017《外壳防护等级（IP代码）》 防护等级：IP44

产品定义：兼容探测器的配套安装配件

产品型号：DZ003FS

工作温度范围：-25 ℃～ 80 ℃

工作湿度范围：≤95%RH，无凝水

工作电压范围：防护等级：IP44

特别适合：场所城市管廊、电缆沟、隧道等潮湿环境室内、以及特殊防水防潮场所，需对点型火灾探测器进行防凝水防护的部位和场所。

二，指标

环境温度：-25℃～80℃

壳体材质：ABS

壳体颜色：白色

适用线径：≤8.5mm

防护等级：IP44

进线口附件：PG11 防水接头

外形尺寸：140mmX107mmX48mmφ107

三，安装：

1. 探测器接线详见探测器说明书

2. 将防水底座盒体用安装螺钉牢固安装于墙体上；

3. 将兼容的探测器底座沉入防水底座盒体内，对准盒体内底座安装孔用安装螺钉将底座与防水盒底座牢固连接；

4. 将外部总线通过防水接头穿入防水盒，按探测器接线图将总线牢固压接于探测器底座端子上，检测接线无误后，锁紧防水接头，旋入探测器。

四，外形尺寸：
