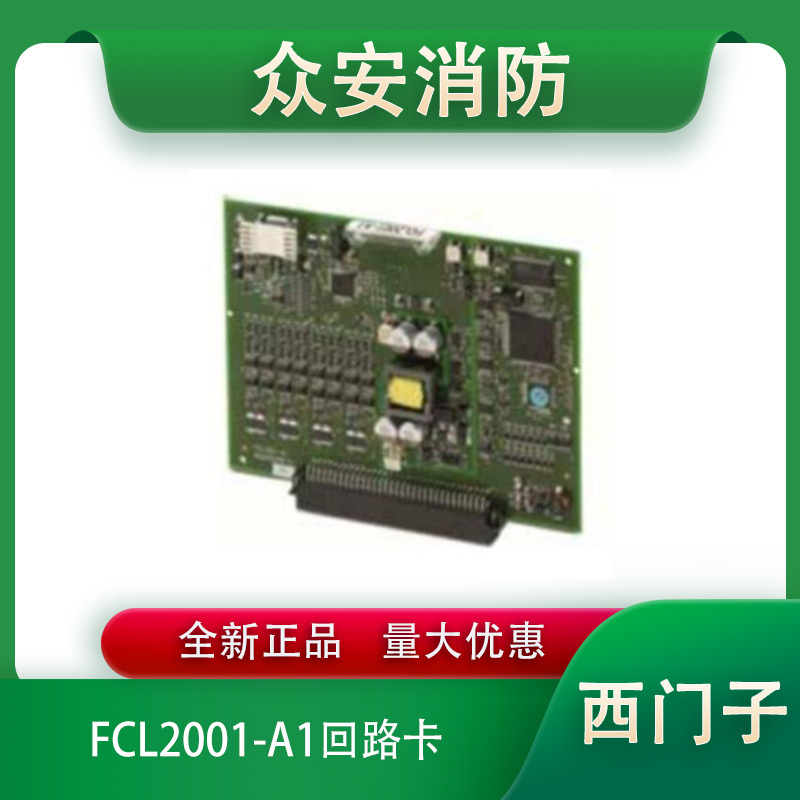

西门子C-NET回路卡FCL2001-A1

FCL2001-A1是西门子Cerberus PRO/Sinteso™系列火灾报警控制器的专用C-NET回路卡，核心用于扩展控制器的智能探测回路，可驱动C-NET/FDnet协议的智能探测器、输入输出模块等现场设备，具备电气隔离、故障监控及灵活扩展能力，适配FC726、FC2080、FS20等系列主机，是中大型消防系统回路扩展的核心部件，可插入FCA2008-A1等标准卡笼使用。

一、基本信息

型号：FCL2001-A1

所属系列：Sinteso™ / Cerberus PRO（FC722/724/726、FC2030/2060/2080、FS20系列）

产品定位：C-NET/FDnet智能回路卡（回路扩展模块）

核心用途：扩展控制器探测回路，连接并驱动现场智能设备，实现设备信号采集、故障监控与数据传输

安装方式：插装于FCA2008-A1（5槽）等标准卡笼，或主机专用扩展插槽，需搭配FCA2006-A1卡笼连接模块与主控单元通信

功能特性：集成线路驱动器，具备电气隔离功能，支持多回路、多支路混合连接，适配新旧系列探测器

二、核心功能

1.   回路扩展：提供4路独立C-NET/FDnet智能回路，可灵活配置为4路完整回路或8路支路（混合配置可选），满足不同现场布线需求。

2.   设备驱动：每回路**支持252个地址点，单张回路卡总计支持252个设备地址，可驱动西门子Sinteso FD20系列及早期系列探测器、输入输出模块、声光警报器等所有C-NET/FDnet协议设备。

3.   协议兼容：支持C-NET与FDnet双向数字通信协议，完美适配西门子全系列智能消防设备，保障数据传输稳定可靠，同时可对接西门子危险管理系统接口。

4.   故障监控：实时监测各回路短路、开路、对地故障及线路电容异常，故障时快速隔离故障回路，避免影响其他回路正常运行，并将故障信号反馈至主控单元，便于快速排查。

5.   电气隔离：线路驱动器与控制部分实现电气隔离，有效提升系统抗电磁干扰能力，保护主控单元及现场设备，降低外部干扰对信号传输的影响。

6.   自动识别：插入卡笼后，主控单元可自动识别该回路卡，无需手动配置，支持现场设备自动注册，简化调试流程，提升施工效率。

7.   保护功能：具备回路短路保护、浪涌保护（依托卡槽实现），可有效防止线路故障或浪涌冲击损坏模块，延长设备使用寿命。

三、电气参数

供电参数

工作电压：DC 20～30V（由卡笼或主机背板供电）

输入电流：**0.8A

功耗：≤24W（满载运行时）

隔离电压：≥2500V DC（线路侧与系统侧，保障电气安全）

回路参数

回路数量：4路独立C-NET/FDnet回路，可配置为8路支路

每回路**地址点：252个（探测器/模块）

单卡**地址点：252个

回路输出电压：**DC 33V

回路输出电流：全部回路合计**0.5A，每回路独立限流保护

通信速率：C-NET/FDnet标准速率，自适应线路长度，保障数据高速传输

线缆要求：建议使用RVS 1.0～1.5mm²铜芯线缆，线径范围0.5～2.5mm²，支持屏蔽线缆以提升抗干扰能力。

**回路长度：根据线缆线径不同有所差异，1.0mm²线缆**80m，1.5mm²线缆**120m，0.6mm²线缆**20m，无中继情况下可满足常规现场布线需求。

四、物理与环境参数

外形尺寸（长×宽×高）：160mm × 120mm × 15mm（标准插卡尺寸，适配卡笼插槽）

重量：约119g（不含接线端子），结构紧凑，便于安装与维护。

防护等级：IP20（柜内安装，防尘、防固体异物侵入）

外壳材质：阻燃ABS工程塑料（V-0级），采用多层电路板设计，防止信号干扰和短路，具备优良散热性能。

工作温度：-5～+70℃，适配多种复杂现场环境，满足工业、商业等不同场所的运行要求。

贮存温度：-20～+60℃，满足运输与仓储需求，保障产品长期存放稳定性

相对湿度：≤93%（EN60068-2标准，无凝露），适应潮湿环境运行要求，避免因湿度问题导致设备故障。

五、系统适配与扩展

适配主控单元：FCM2004、FCM2027、FCM7220等带PMI主板的主控单元

适配主机：FC722/724/726、FC2030/2060/2080、FS20系列火灾报警控制器，尤其适配FC726控制器的回路扩展需求。

适配卡笼：FCA2008-A1（5槽）等标准卡笼，需搭配FCA2006-A1卡笼连接模块实现与主控单元的总线通信。

适配设备：西门子Sinteso FD20系列探测器、早期系列探测器、输入输出模块、声光警报器等所有C-NET/FDnet协议智能设备。

扩展能力：单主机扩展数量取决于卡笼插槽数量，单卡笼可安装1块FCL2001-A1，单主机可根据卡笼配置扩展多块，满足中大型消防系统的回路扩展需求。

兼容扩展：可通过RS232模块FCA2001-A1（需单独订购）实现控制扩展，支持以太网打印服务器PS 104实现以太网控制。

六、安装与调试要点

1.   安装准备：关闭主机及卡笼电源，确保施工安全；检查卡笼插槽清洁无杂物，确认FCA2006-A1连接模块已正确安装于主控单元X11插槽并连接到位。

2.   模块安装：将FCL2001-A1回路卡平稳插入FCA2008-A1等卡笼的标准插槽，确保模块与插槽接触良好，拧紧固定螺丝，避免松动导致接触不良。

3.   接线操作：按端子标识连接回路线缆，区分正负极与信号端子，确保线缆连接牢固；回路线缆避免与强电电缆平行敷设，做好线缆固定与绝缘处理，防止信号干扰与短路。

4.   上电调试：开启主机电源，主控单元自动识别回路卡，无需额外编程；通过主控菜单或PC端调试软件，配置回路参数（回路类型、地址范围等），注册现场设备。

5.   功能测试：逐一测试回路设备的通信状态、报警功能及故障响应，检查回路短路、开路、对地故障的监测灵敏度，确保所有功能正常。

6.   故障排查：若回路无法识别或通信异常，检查模块安装是否到位、回路线缆接线是否正确、线缆长度是否符合要求，必要时重新插拔模块或更换线缆。

七、认证与合规

符合标准：EN 54-2、EN 54-4、UL 864，满足消防产品核心合规要求，通过严格的质量检测，保障产品可靠性与安全性。

电磁兼容：符合EN 50130-4、EN 55022标准，抗干扰能力强，适应复杂电磁环境，保障系统稳定运行。

制造标准：采用高精度元件焊接，防止虚焊和接触不良，遵循西门子严格的生产标准，确保产品质量稳定可靠。

八、备注

1.   FCL2001-A1仅为回路扩展模块，无独立运算功能，需搭配卡笼、卡笼连接模块及主控单元使用，才能实现完整的回路管理功能。

2.   回路地址点配置需结合现场设备数量合理规划，避免超负载配置，确保回路运行稳定。

3.   安装与维护时需断电操作，避免电路短路或模块损坏；线缆选型需符合要求，否则会影响回路传输距离与信号稳定性。

4.   该模块可兼容新旧系列探测器，适用于新建项目及旧系统升级改造场景，是FC726控制器回路扩展的优选部件。
