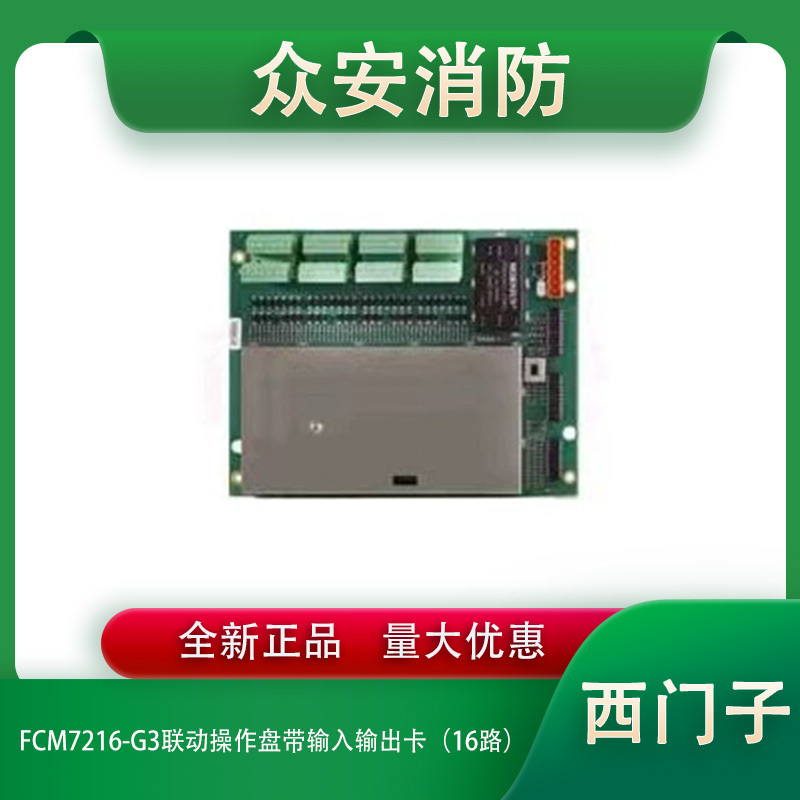

西门子FCM7216-G3 16路联动操作盘带输入输出卡
FCM7216-G3是西门子Cerberus PRO/Sinteso™系列火灾报警控制器的**一体化联动操作盘（内置16路输入输出卡）**，集成手动联动操作面板与16路可编程I/O通道，无需额外搭配扩展I/O卡，可直接实现16路联动设备的手动控制、自动联动触发及状态反馈，核心适配FC726等中大型火灾报警控制器，是消防控制室手动应急操作与现场设备联动控制的一体化核心部件，广泛应用于商场、工业厂房、高层建筑等需要精准联动控制的消防场景，可与FCI2022系列输入输出模块配合使用，进一步拓展联动控制能力。
一、基本信息
型号：FCM7216-G3
所属系列：Sinteso™ / Cerberus PRO（重点适配FC726火灾报警控制器）
产品定位：一体化联动操作盘（内置16路输入输出卡），兼具手动操作面板与I/O扩展功能
核心用途：集成16路I/O通道与手动操作面板，实现16路联动设备（消防泵、风机、电磁阀等）的手动启停、自动联动控制，同时采集设备运行状态并反馈至主控单元，无需额外扩展I/O模块，简化系统配置，提升联动控制效率，适配现场设备的自动与手动双重控制需求。
安装方式：嵌入式安装（消防控制室操作台标准安装位），内置16路I/O卡集成端子排，接线便捷，支持快速插拔维护，可直接与主控单元或扩展卡笼连接，无需额外转接部件。
功能特性：一体化设计（操作盘+16路I/O卡），16路I/O通道可编程配置，支持手动/自动联动切换，具备声光提示、权限保护、故障监控功能，操作直观、调试简便，抗干扰能力强，适配多种联动设备接口，采用模块化结构，便于维护与升级。
二、核心功能
1. 一体化联动控制：内置16路输入输出卡，无需额外扩展，实现“操作面板+I/O接口”一体化控制，16路通道可独立编程为输入（DI）或输出（DO），兼顾手动操作与信号交互，简化系统布线与配置。
2. 16路I/O信号交互：作为输出时，输出联动控制信号，驱动16路联动设备启停；作为输入时，采集设备运行状态（启动、停止、故障），实时反馈至操作面板及主控单元，形成闭环控制，确保联动操作有效执行，支持开关触点信号的输入与输出，适配主流联动设备接口。
3. 手动/自动双重控制：每路联动通道可独立切换手动/自动模式，自动模式下由主控单元根据报警逻辑触发联动；手动模式下，操作人员可通过面板按键直接启停设备，适配应急处置场景，满足规范要求的手动快捷操作需求。
4. 直观状态显示与声光提示：面板配备16路独立状态指示灯（运行、停止、故障、报警），同步显示每路I/O通道及联动设备的实时状态；内置蜂鸣器，联动操作触发、设备故障、权限异常时发出声光提示，提醒操作人员及时处理，提升操作安全性与便捷性。
5. 权限分级保护：支持权限分级管理（监控级、操作级、配置级），需输入对应权限密码方可进行联动操作或参数配置，防止未授权操作，保障系统运行安全，避免误操作导致的安全隐患。
6. 故障全面监控：实时监测操作盘自身电路、16路I/O通道的连接状态，支持回路短路、开路、设备离线等故障监测，故障信号实时反馈至主控单元，同时面板显示故障通道与故障类型，便于快速排查，具备过压、过流保护功能，延长设备使用寿命。
7. 高兼容性与扩展性：适配西门子FC726等系列主机，兼容西门子全系列联动设备及第三方标准联动设备，可与FCI2022输入输出模块配合使用，进一步拓展联动控制能力；支持多台操作盘并联扩展，满足大型系统多区域控制需求。
8. 便捷调试与维护：模块化设计，I/O卡集成于操作盘内部，支持快速插拔维护；通过主控菜单或PC端调试软件，可便捷配置16路I/O通道参数、联动逻辑，降低调试与维护成本。
三、电气参数
供电参数
工作电压：DC 20～30V（由主控单元或专用电源模块供电，适配消防系统常规直流供电模式）
静态电流：≤120mA（待机状态，显示屏关闭时，功耗低，节约能耗）
**电流：≤1.2A（满载运行，含16路I/O通道及面板声光提示，可稳定支撑所有功能正常运行）
功耗：≤30W（满载运行，不含联动设备供电，能耗控制合理）
隔离电压：≥2500V DC（操作面板、I/O通道与系统侧隔离，保障电气安全，防止漏电与信号干扰）
16路I/O通道参数
通道数量：16路可编程输入/输出通道，可独立配置为输入（DI）或输出（DO）模式
输入模式（DI）：无源干接点输入，适配联动设备状态反馈（启动回答、故障信号），响应时间≤100ms，支持光电隔离，抗干扰能力强，可有效防止信号误识别。
输出模式（DO）：无源干接点输出，规格1A/30V DC（每路），总输出电流≤8A，可直接驱动小型联动设备，驱动大功率设备时需搭配中间继电器，触点容量满足常规联动设备驱动需求，具备输出晶体管保护电路。
响应时间：≤50ms（按键操作至信号输出），状态反馈响应时间≤100ms，确保联动指令快速执行，提升应急响应效率。
线缆要求：控制信号线建议使用RVS 1.0～1.5mm²铜芯线缆，状态反馈线建议使用RVV 2×1.0mm²铜芯线缆，线径范围0.5～2.5mm²，支持屏蔽线缆以进一步提升抗电磁干扰能力，保障信号传输稳定。
四、物理与环境参数
外形尺寸（长×宽×高）：482mm × 177mm × 80mm（标准嵌入式操作台尺寸，适配常规安装位，结构紧凑，便于集成安装）
重量：约2.5kg（含内置16路I/O卡，不含线缆），结构稳固，适合长期固定安装，不易松动，重量适中，便于安装与拆卸。
防护等级：IP30（防固体异物侵入，适配消防控制室室内环境，防尘、防轻微碰撞，保障设备内部元器件安全）
外壳材质：阻燃ABS工程塑料（V-0级）+ 金属面板，耐磨、抗冲击，具备优良散热性能，面板采用防刮涂层，延长使用寿命，内部I/O卡采用高精度元件焊接，结构稳定。
工作温度：0～+50℃，适配消防控制室常规运行环境，避免高低温极端环境影响操作性能与信号传输稳定性。
贮存温度：-20～+60℃，满足运输与仓储需求，保障产品长期存放稳定性，避免因环境温度导致设备损坏。
相对湿度：≤93%（40±2℃，无凝露），适应潮湿环境运行要求，避免因湿度问题导致电路短路或信号异常，符合工业级环境运行标准。
五、系统适配与扩展
适配主控单元：FCM2004、FCM2027、FCM7220等带PMI主板的主控单元，与FTO2019联动盘PMI卡配合使用，实现完整联动控制功能
适配主机：重点适配西门子FC726火灾报警控制器，同时兼容Cerberus PRO系列FC722/724、FC2030/2060/2080、FS20等系列主机，适配性强。
适配卡笼：可直接与FCA2008-A1（5槽）等标准卡笼连接，无需额外转接模块，简化连接流程，便于系统扩展。
适配设备：消防泵、风机、电磁阀、声光警报器、防火卷帘、排烟阀等各类消防联动设备，兼容西门子全系列联动模块及第三方标准联动设备，可与FCI2022输入输出模块配合使用，拓展联动控制能力。
扩展能力：单主机最多可扩展4块FCM7216-G3联动操作盘，总联动通道可达64路，支持多面板同步操作与状态同步，满足大型消防系统多区域、多设备联动控制需求，模块化结构便于系统升级。
六、安装与调试要点
1. 安装准备：关闭主机、操作盘电源，确保施工安全；检查操作台安装位尺寸是否适配，清理安装区域杂物，确认主控单元与操作盘的连接线缆规格符合要求，熟悉设备接线图与安装规范。
2. 面板安装：将操作盘嵌入操作台标准安装位，拧紧固定螺丝，确保面板与操作台贴合紧密，无松动；安装后检查面板按键、指示灯是否完好，无破损、卡滞现象，确认内置I/O卡安装到位。
3. 接线操作：通过操作盘集成的端子排，按端子标识连接16路I/O信号线、电源线，区分正负极与信号端子，确保线缆连接牢固、无接反；线缆避免与强电电缆平行敷设，做好线缆固定与绝缘处理，防止信号干扰与短路故障，接线完成后核对线缆连接正确性。
4. 上电调试：开启主机及操作盘电源，操作盘自动与主控单元建立通信，完成自检；通过主控菜单或PC端调试软件，配置16路I/O通道的工作模式（输入/输出）、联动逻辑、手动/自动模式及权限参数，分子系统编制调试方案，确保调试有序进行。
5. 功能测试：逐一测试16路I/O通道的信号采集、输出控制功能，验证联动指令的执行准确性、设备状态反馈的及时性；测试手动/自动模式切换、声光提示、故障报警功能，确保所有通道及功能正常，联动响应及时准确，记录测试结果。
6. 故障排查：若通道无法控制或状态反馈异常，检查线缆接线是否正确、操作盘与主控单元的通信是否正常、联动设备是否正常；若面板声光提示异常，检查蜂鸣器、指示灯及权限配置；若I/O通道故障，检查内置I/O卡接触情况或更换卡件，必要时重启操作盘及主控单元。
七、认证与合规
符合标准：EN 54-2、EN 54-4、UL 864，满足消防产品核心合规要求，通过严格的质量检测，保障产品可靠性与安全性，适配各类消防系统规范。
电磁兼容：符合EN 50130-4、EN 55022标准，抗干扰能力强，适应消防控制室及工业现场复杂电磁环境，保障操作盘与内置I/O卡稳定运行，避免信号干扰导致误操作，具备ESD保护与浪涌保护功能。
八、备注
1. FCM7216-G3为一体化联动操作盘，内置16路I/O卡，无独立联动逻辑运算功能，需与主控单元、联动模块配合使用，才能实现完整的联动控制与信号交互功能，可与FCI2022输入输出模块配合使用，进一步拓展联动能力。
2. 16路输出通道的负载配置需符合额定参数要求（每路1A/30V DC，总输出≤8A），避免单路或总负载过载，驱动大功率联动设备时，需搭配中间继电器使用，防止内置I/O卡损坏，确保设备长期稳定运行。
3. 安装与维护时需断电操作，避免电路短路或设备损坏；定期清洁面板按键、指示灯及端子排，避免灰尘堆积影响操作与接触效果，延长设备使用寿命，定期检查线缆连接情况，及时处理松动问题。
4. 该操作盘一体化设计，简化了系统配置与布线，适配FC726等中大型主机的联动控制需求，是新建项目及旧系统升级改造中联动操作终端的优选部件，可灵活搭配多类主机实现扩展，兼具便捷性与可靠性。
