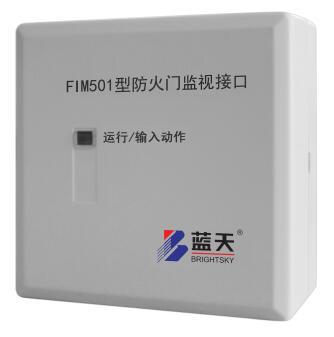

蓝天FIM501防火门监视接口

一，概述

       FIM501型防火门监视接口是专门针对各种使用环境面设计的可编码的信号接入设备。主要接收防火门的门磁、限位开关的输入信号，防火门监视接口接收二路无源开关量输入信号经处理后通过报警总线与控制器通讯，并显示其状态，输入端短路,断线时会报出故障。

二，适用范围

本监视接口适用于在一般工业与民用建筑中安装使用。

三，执行标准

GB29364-2012

四，特点

1.二总线制为无极性接入，可视同一个火灾探测器挂在报警总线上，施工方便，灵活。

2.通过编码器对输入设备现场编号，使其可在报警控制器及火灾显示盘上显示具体的地址及工作状态。

3.采用专用集成电路，工作稳定可靠。

五，主要技术参数

总线电压：18～26VDC

监视电流：报警总线(T+T-)≤300uA

报警电流：报警总线(T+T-)≤1.5mA

线制：二根报警总线：T+、T－

输入信号：输入为无源常开触点（需挂终端电阻）

环境温度：-10℃～50℃

相对湿度：≤95%（40℃）

颜色乳：白色

六，接线图

1）底座接线图

接线说明：

T+、T-报警总线（无极性）

MX1、COM无源信号输入

MX2、COM无源信号输入

注：当使用单路无源信号输入时，则不用的一路应在端子上接2.4K终端电阻。

2）单路输入连线图

3）双路输入连线图

七，安装与调试

1）将接线盒与布线管预埋在墙体或顶棚内，输出模块的底座直接固定在墙上或天花板上，两根报警总线分别接到相应的端子上，注意确认灯应朝房门或易于观察的方向。

2）地址编码：使用地址编码器编码接入模块的引出端T+、T-写入地址即可，写地址时运行灯会闪烁指示。

3）罩上外壳，并与控制器做联通试验。防火门监视接口在安装前应检查编码地址设置是否正确，在同一报警回路中不应有相同的地址编码。
