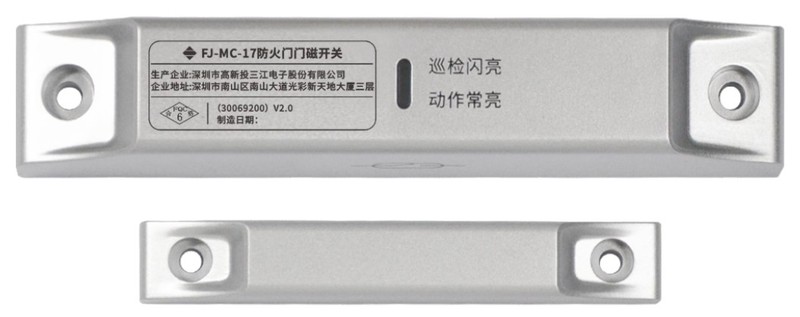

泛海三江FJ-MC-17型防火门门磁开关

一，产品概述：

       FJ-MC-17型防火门门磁开关（以下简称门磁开关）采用无极性二总线接线方式，与防火门监控设备配套使用，实现防火门状态的远程监视。

二、产品特点以及产品技术参数

执行标准：GB29364-2012

工作方式：无极性二线制

工作电流：静态电流：＜0.5mA动作电流：＜1.5mA

重量：主体约46g，磁铁约45g

外壳颜色：银色

外形尺寸：主体：140×25×27（mm）永磁体：95×15×21（mm）

使用环境：温度：0°C～40°C；相对湿度：≤95%（40°C±2°C无凝露）

编码方式：电子编码方式，每个门磁开关占用一个总线地址，编码范围可在1～324之间任意设定

感应距离：15mm~40mm（在不同门体材质表面安装，感应距离会存在差异）

工作指示：巡检状态时绿色指示灯约12秒闪烁一次，动作状态时红色指示灯常亮

三，外观尺寸图：

四、产品使用与工程应用

1、用外部连接线连接好终端设备，选择“编码器”功能，进入“编码器”功能的读码编码子菜单，使用“TAB”切换到“编码”按键，按下“OK”键可进行编码，也可以直接按下“#”键进行编码

2、按下图2所示，将门磁开关正确接入防火门监控系统；

3、按施工图纸，先将门磁开关主体固定在上门框上，再将永磁体固定在门扇的相应位置
