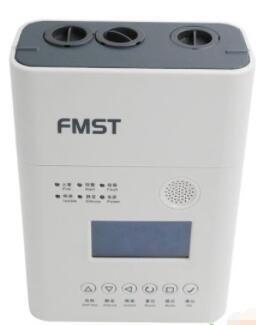

福莫斯特FMST-FXV-22A吸气式感烟火灾探测器(双区双管)

一、FMST-FXV-22A型吸气式感烟火灾探测器概述

　　FMST-FXV-22A吸气式感烟火灾探测器是FMST系列产品中的核心产品。FMST-FXV-22A是一款用于中小型区域的极早期吸气式烟雾探测器。FMST-FXV-22A吸气式感烟火灾探测器凭借三级聚焦线性激光技术，及其独特的探测原理，使FMST-FXV-22A吸气式感烟火灾探测器报警灵敏度范围可达0.001%-4%obs/m。FMST-FXV-22A吸气式感烟火灾探测器具有多个独立的探测及功能单元，覆盖面积达1000㎡，可灵活应用于各类中小型、大型及超大型的空间。独特的分区标准配置，以及具有外置分区器，使FMST-FXV-22A吸气式感烟火灾探测器能迅速、及时、准确地对烟雾产生的位置进行确定。模块化设计及可选的Wi-Fi模块，有效降低FMST-FXV-22A安装、运行、监控和维护成本。

二、FMST-FXV-22A吸气式感烟火灾探测器工作原理

　　FMST-FXV-22A探测器的工作原理是通过采样管网上的采样孔，不断地采集空气样品，然后对采样空气进行过滤并传送至激光探测腔，通过光散射技术，探测到微量的烟雾，然后根据烟雾浓度和预设的环境参数产生一个适宜的输出信号，从而发出各级报警。报警信号发出后，探测器就会对所有采样管进行快速扫描，确定烟雾来自哪根采样管，并将相关报警信息，如烟雾浓度、报警时间、哪根采样管报警等具体信息显示在自带的小型LCD液晶屏上。FMST-FXV-22A探测器优化了吸气泵的设计，增加了降噪组件，各元件紧密结合装配在一紧凑型外壳内，提供性能可靠的高性价比的极早期火灾探测解决方案。

三、FMST-FXV-22A吸气式感烟火灾探测器技术参数

型号：FMST-FXV-22A

探测器灵敏度：0.001 ~4%obs/m

采样管网单管长：55m,总管:110m

过滤器：可监控和现场更换

(**)覆盖面积：1000㎡

多根采样管寻址功能：2

采样孔的**数量：(CCCF高灵敏度)22

继电器输出：8

报警地址点：2

报警级别：四级

机内记忆：存储器(事件记录的**数量)可达20,000条

气流传感器：2

采样管模型软件：有

烟雾与气流自学习：有

LED指示灯：6

编程工具：FSC

集中控制软件：FSM(本地)

通讯接口：USB&CAN

常规输入远程控制：(复位)

IP等级：IP50

每条回路上设备/探测器的**数量：256

FMSTlink：有

显示面板：128x64单色LCD

尺寸(宽X高X深mm)：155×220×72

工作电压：24Vdc(18~32Vdc)

功耗：9.6W(正常状态：0.4A,报警状态：0.45A)

净重：1.6kg

四、FMST-FXV-22A吸气式感烟火灾探测器尺寸

FMST-FXV-22A吸气式感烟火灾探测器尺寸图

五、FMST-FXV-22A吸气式感烟火灾探测器显示面板

　　-6个LED指示灯：火警、预警、故障、隔离、电源、静音

　　-1个LCD屏：4行8字的蓝色显示屏，可显示探测到的烟雾信息，设置报警阈值，设置自锁、时间，启动气流初始化、烟雾自学习等

　　-1个蜂鸣器：可设置为正常状态或静音状态

　　-6个按键：复位、隔离、静音/递减、自检/递增、模式和确认

六、FMST-FXV-22A空气采样应用场所

　　随着市场需求的不断增加，极早期吸气式烟雾报警设备已是公认的在那些一旦发生火灾必会造成重大损失的关键区域的消防标配设备，自2014年5月1日开始实施的新版《火灾自动报警系统设计规范》明确指出，在以下场所宜选择吸气式感烟火火探测器：

　　●具有高速气流的场所

　　●点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12米或有特殊要求的场所

　　●低温场所

　　●需要进行隐蔽探测的场所

　　●需要进行火灾早期探测的重要场所

　　●人员不宜进入的场所

　　FMST-FXV-22A吸气式感烟火灾探测器由于其显著提高的报警寻址功能，使得FMST-FXV-22A可以替代传统点式探测器，并可充分利用吸气式感烟火灾探测技术优势实现多个独立报警分区。
