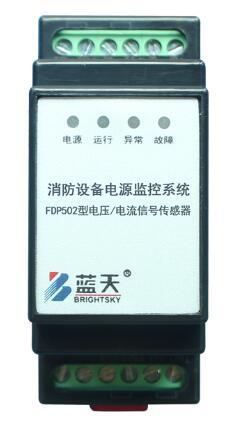

蓝天FPD502电压/电流信号传感器(单相)

一，产品概述

产品按照GB28184-2011《消防设备电源监控系统》标准执行。

产品适用于各类居民建筑、商业建筑、工厂、办公室库房和宾馆、娱乐场所的楼宇应急广播、防烟排烟系统、应急照明灯等消防设备的电源监测。

二，安全使用注意事项

危险：传感器接线请确保在被监测电源完全断电的情况下进行，否则会引起触电、线路跳闸等事故。探测电压，被检测电路到传感器接线端子需经过保险熔断丝，规格250V/500mA。探测电流，必须配接5A量程的电流互感器或使用其它额定值为5A的隔离信号源，监控器显示互感器的二次侧电流，实际线路电流请自行乘以变比。

警告：传感器每个端子只可接入1根导线并需采用针型接线端子压成一股或采用单股导线，并接请在端子排上进行。

三，安装、调试

1）安装方式：采用35mm导轨安装，传感器左右总宽37mm，高出导轨60mm。为了便于接线及散热，产品安装后上、下各至少预留40mm。

2）传感器接线图如下：

3）接线说明：接线前请取出黑色接线保护海绵条，露出端子螺丝，正确接线完毕后再填塞进护海绵条。当备电电压或任意电流通道无需监测时可利用监控器设置关闭对应通道，同时接线端子悬空即可。

四，使用、操作

保证传感器正确接线，运行监控器并有效登记后即进入对消防设备电源的有效监测。

1）传感器指示灯信息

a.电源绿灯：传感器接线端子1,2（T+,T-）接入正常供电（DC24V）的T+,T-总线后,电源指示灯亮；

b.运行绿灯：传感器与监控器有效通讯后，运行指示灯立即点亮约300mS;

c.异常黄灯：传感器内部异常、长期与监控器通讯异常或监测的主、备电压、电流长时间一相或多相信号的谐波畸变非常严重时，异常指示灯亮起，异常消失、重新上电或重启后复位；

d.故障黄灯：传感器监测的主、备电压、电流一相或多相信号超过2.4第2条参数的特征值后，故障指示灯亮起，主、备电压、电流恢复正常后自动复位。

2）设置

可通过配套监控器，对传感器的以下参数进行设置：

a.线制设置：电压通道监测相电压、线电压设置，默认相电压；

b.额定线电压设置：100-435V,设置监测线路的额定线电压，若为三相四线，额定电压为此值除以√3（1.732）。默认0为380V。

c.关闭通道：备电电压、回路I电流、回路II电流通道可分别被关闭或打开，默认全开；

d.过压百分比：101~110%，步进1%，默认110%；

e.欠压百分比：85~99%，步进1%，默认85%；

f.过载电流百分比：10~120%，步进10%，默认100%(即5A)；

注意：设置时，尽量能连续发送3次以上，避免因通讯问题的无效设置，在进行任何设置后，可进入设备测试相关页确认被设置传感器的设置已生效。

在经过公司工程技术部同意并报备出厂编号后，可利用内部拨码开关实现以下设置：

a.关闭通道：备电电压、主电电流、备电电流通道可分别被关闭或打开，****608线路板的SW1的第1位对应备电电压、第2位对应回路I电流、第3位对应回路II电流，在置为“ON”时对应通道被关闭（结合监控器未对其关闭情况下），默认全开。

注意：拨码设置后必须复位监控器，使传感器重启生效设置值。
