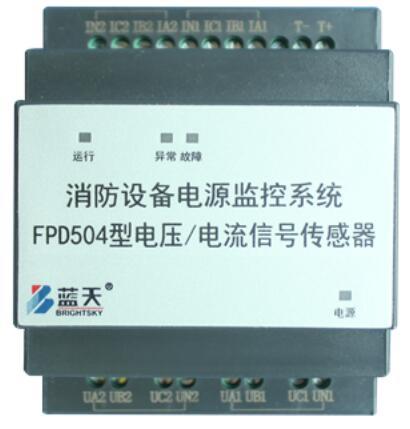

蓝天FPD504电压/电流信号传感器(三相)

一，结构与工作原理

1，传感器采用微功耗设计，与FPM501型消防设备电源状态监控器（以下简称监控器）利用二总线实现多位置消防设备电源的组网集中监测和报警。

2，传感器内部采用了高精度运算放大器和高性能主控芯片，同时采集被监控三相消防设备主、备电源的交流电压、电流值的多次瞬时值，经过精确计算和计时后，判断出被监测电源工作状态和供电中断、欠压、过压、缺相、错相、过流等故障。组网后在监控器上可实现消防设备电源的故障信息显示和电压、电流值的显示，并可实现对传感器监测电源线制、额定线电压、过压百分比、欠压百分比、过载百分比等的设置。

二，安装、调试

1）安装方式：采用35mm导轨安装，传感器左右总宽76mm，高出导轨60mm。为了便于接线及散热，产品安装后上、下各至少预留40mm。

2）传感器接线图如下：

3）接线说明：

接线前请撕下透明接线保护贴，露出端子螺丝及接线标识，正确接线完毕后再贴上保护贴。当备电电压或任意电流通道无需监测时可利用监控器设置关闭对应通道，同时接线端子悬空即可。

三，保养、维修

1、可定期查看监控器异常提示，检查传感器指示灯情况，查看线路及接线箱等，制定科学的消防设备电源监控系统的周期检查机制，保持系统有效运行。

2、传感器无任何用户可维修的零件，禁止非本公司人员的任何维修，在现场出现损坏时只能采用相同型号、相同地址的传感器替换。更换时必须断开其测量电压和通讯总线，短路电流互感器二次侧。

四，运输、贮存

产品禁止无包装防护的运输和贮存，任何独立包装禁止五层以上的堆放，避免振动和冲击。适宜贮存温度为0~40℃，严禁受潮、污染和腐蚀。

五，其它

1、服务承诺凡我公司同的产品，均由我公司及我公司在各地的维修服务部为用户提供相关技术数据及技术支持，为用户承担系统的开通调试和投入使用后的维修服务工作。我公司将建立专门的用户档案，用计算机管理并作质量跟踪，诚挚的为用户服务。

2、质量保证传感器的保修期为12个月，在保修期内，如因我公司产品质量问题而发生的故障或损坏，我公司负责免费修理或更换。
