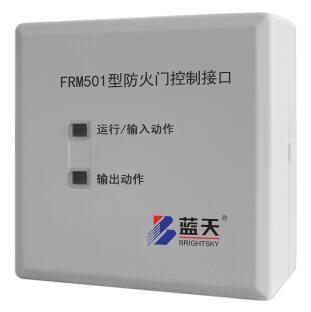

蓝天FRM501防火门控制接口
一,概述
FRM501型防火门控制接口是专门针对各种使用环境面而设计的有地址编码的模块,当控制器发出的启、停信号通过报警总线触发模块来控制现场被动型设备(如闭门器、门吸等)的启停,并能接收外部设备的无源应答信号,可监控外挂设备和无源触点信号的断线、短路故障以保证线路的可靠性。
二,适用范围
本防火门控制接口适用于在一般工业与民用建筑中安装使用。
三,执行标准
GB29364-2012
四,特点
1.低功耗、总线制(报警总线、电源总线)无极性连接,可视同一个地址码器件挂在报警总线上,施工方便,使用灵活。
2.既可作控制器与被控设备的联动控制执行部件,又可接收被控设备动作后的反馈信号。
3.继电器二付常闭触点把+24VDC输出至M1+、M2+端子。M1+M1-;M2+M2-为24VDC输出端子。具有外挂负载的断路、短路故障监控功能。
五,主要技术参数
电源电压:24VDC
总线工作:18~26VDC
监视电流:报警总线(T+T-)≤300uA电源总线24VDC≤6.0mA
启动电流:报警总线(T+T-)≤2.6mA电源总线24VDC≤20mA
线制:二根报警总线:T+、T-二根电源总线:24VDC
负载容量:10mA≤单路输出≤200mA
环境温度:-10℃~50℃
相对湿度:≤95%
颜色:乳白色
六,连线图:
1)底座接线图
接线说明:
T+、T-报警总线(无极性)
P1:+24VDC;P2:-24VDC
MX1、COM无源信号输入
MX2、COM无源信号输入
M1+、M1-24VDC输出端子外接负载
M2+、M2-24VDC输出端子外接负载
注:
1.当配接单开门(使用出厂编号前缀标注为“D”的接口),此时仅支持连接M1+、M1-负载;MX1、COM无源信号输入,参见单开门连线图,如图2-1所示;
2.当配接双开门时(使用出厂编号前缀标注为“S”的接口),此时支持连接M1+、M1-;M2+、M2-负载;MX1、COM;MX2、COM无源信号输入,参见双开门连线图,如图2-2所示;
3.当使用配接双开门的接口来配接单开门时,此时仅支持连接M1+、M1-负载,M2+、M2-需连接RJ-1/2W-2K电阻,MX1、COM端子接无源信号输入,不用的一路MX2、COM端子上应接RJ-1/4W-2.4K电阻。参见单开门连线图,如图2-3所示。
2)单开门连线图
3)双开门连线图
4)双门用作单门连线图
注:当双门用作单门时,此时仅支持连接M1+、M1-负载,M2+、M2-连接RJ-1/2W-2K电阻,MX2、COM连接RJ-1/4W-2.4电阻。
七,安装与调试
1)将接线盒与布线管预埋在墙体或顶棚内,防火门控制接口的底座直接固定在墙上或天花板上,两根报警总线分别接到相应的端子上,注意模块确认灯应朝房门或易于观察的方向。
2)地址编码:使用地址编码器编码接入模块的引出端T+、T-写入地址即可,写地址时运行灯会闪烁指示。
3)防火门控制接口安装在底座上,并逐个与控制器做联通试验。防火门控制接口在安装前应检查编码地址设置是否正确,在同一报警回路中不应有相同的地址编码。
