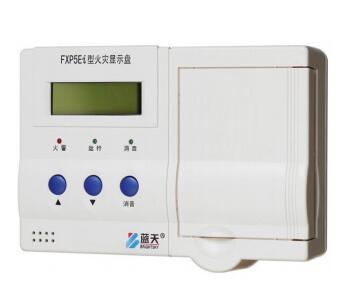

蓝天FXP5Ei型火灾显示盘楼层显示器

一，概述

       FXP5Ei型火灾显示盘设于建筑物内各防火分区或每层主要通道上，方便工作人员观察有关火灾报警情况。当楼层发生火警时，由火灾报警控制器对探测器的反馈信息进行分析，对火警确认后立即作出有关连锁控制，与此同时，控制器向火灾显示盘发出火警信息，火灾显示盘接收到信息后，若判断为本监控区域的火警信息后，立即显示火警部位。

二，特点

1、安装方便、体积紧凑、美观自然

2、液晶显示

3、全中文图形菜单，人机界面友好

4、输出详细地址信息，精确定位火警地点

5、接线简单，采用四线制，二根电源线，二根串行通讯线或二根回路总线

三，技术参数

技术要求：符合GB17429-2011标准要求

主电源：DC24V（由火灾报警控制器供电）

功耗：监视态：≤1.1W；报警态：≤1.3W

基本容量：最多可设置4个区1000点位置信息

线制：四线制，二根电源线，二根串行通讯线或二根回路总线

信号传输距离：≤1500米

环境温度：0℃～55℃

相对湿度：≤95%

外形尺寸：180mm×39mm×128mm（L×W×H）

安装形式：壁挂式

重量：0.45KG

四，应用与安装

1、本火灾显示盘有2种通讯方式：RS485总线和报警回路总线。

2、采用RS485总线时可以显示跨回路的火警信息。

3、采用报警回路时只能显示本回路的报警信息且占用该回路的报警地址，并且每个回路只能安装10个火灾显示盘。

4、采用RS485总线通讯时，在集中区域系统中，集中机所带的火灾显示盘只能显示集中机本身所带探测器的报警信号，不能显示区域机所带探测器的报警信息。只有当火灾显示盘接在相应的区域机上时才能显示区域机的报警信息。

5、FXP5Ei型火灾显示盘采用壁挂式安装，信号线采用RVS-2×1.5mm2双绞多股铜质阻燃塑料软线，电源线采用截面不小于2.5mm2的多股铜质阻燃塑料软线。安装尺寸见图3-1，外接线端子排列见图3-2。

说明：显示盘和控制器之间有2种通讯方式，A、B是RS485通讯，接在控制器相应的485通讯总线上，T+、T-是回路总线方式，接在控制器回路线上（也就是探测报警总线），使用中这2种通讯方式任选一种即可。

采用回路总线方式时只能显示本回路的火警信息。采用总线方式的火灾显示盘只能接收本控制器上自身的报警信息，这意味着，在集中区域模式中，连接在集中机上的火灾显示盘不能显示区域机上的报警信息，要显示区域机上的报警信息，需要把火灾显示盘的通讯线接到该区域机上
