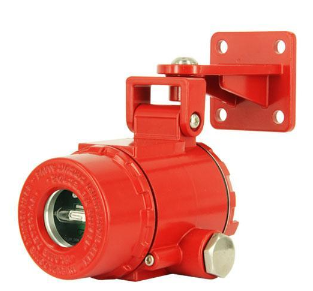

英吉森Flax51点型紫外火焰探测器（隔爆型）

一,概述

　　点型紫外火焰探测器（以下简称探测器）属于防爆型智能型火灾探测设备，它运用了先进的紫外探测技术，使用太阳光盲波段的紫外火焰传感器,能够对日光干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。本探测器根据GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

二,技术参数

型 号Flax51

防爆标志ExdⅡCT6

防护等级IP66

工作电压DC18V~30V （标称值DC24V）

工作电流≤150mA （24VDC）

信号输出继电器无源点、0-20mA、总线输出

安装方式壁装或吊装

响应时间<30s

**探测距离42m底面尺寸为(33㎝×33㎝)的正庚烷火盆

保护角度≤90°

重 量2.0±0.2 kg

外 壳铝合金

电缆引入装置接口标配两个M20×1.5接口

环境温度-20℃～+70℃

相对湿度≤95﹪RH（无凝结）

执行标准GB15631-2008 GB12791-2006

三,防爆要点

　　在进行探测器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时，不致引起分析仪外部的爆炸性混合物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳最高表面温度等关键条件着手，确保隔爆性能。隔爆外壳精加工后，进行静压试验，试验压力为1.5MPa，历时10～12S，试验结果以不滴水为合格。

隔爆接合面参数符合GB3836.2-2010的要求；隔爆面是产品的重要防爆措施，使用及维修时应注意保护隔爆面，不得磕碰、划伤。

探测器正常运行时，其外壳最高表面温度不超过60℃。探测器内最小电气间隙为6mm，带电部件与外壳之间最小爬电距离为10mm。

探测器的内外接地是确保其安全运行的重要措施，接地端子分别设在控制箱内外部，旁边有接地标志“〨”。探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。

探测器安装于外力冲击冲击不到的场所。

四,Flax51点型紫外火焰探测器接线方式

　　所有信号线和电源线宜采用截面积大于1.0mm的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。探测器接线定义见下表：

五.Flax51点型紫外火焰探测器安装原则；

探测器安装布线时，应使所监视的区域处于视场角的有效范围内；

探测器安装面应当牢固、抗震；

探测器附近避开高温物体安装；

探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。

六.Flax51点型紫外火焰探测器安装方式

　　用户可自行将探测器可安装在墙上、天花板或固定架上，也可选用我公司的安装支架。采用我公司安装支架的安装方式见下图，探测器可根据保护对象的位置左右转动±90°，上下转动±45°，探测器位置调节完毕后应将安装支架的固定螺栓拧紧。安装时建议探测器的监视透过窗朝向要偏下，以减少灰尘的堆积。探测器距离监视目标可根据火灾特性而定，一般不小于1.5m；探测器安装高度一般不小于2.5米。探测器采用四个M6螺栓固定。探测器的安装方法如下：

1)将探测器的底座牢固地固定在要安装的位置上或通过安装支架固定在要安装的位置上；

2)探测器自带1.5米长主电缆，无需开盖可直接完成连线。

七.Flax51点型紫外火焰探测器使用和维护

　 1)探测器上电即正常工作；火警发生时，指示灯变为红色。

　 2)探测器接入系统时，应提前完成其测试工作：将火焰处于探测器的有效视角范围内，持续快速抖动火焰或煽动火焰，使火焰连续闪烁，观察其报警功能和探测距离。

　 3)要经常检查探测器窗口玻璃表面是否清洁，须定期擦拭。探测器窗口玻璃不清洁会影响探测器的灵敏度，严重时可能造成探测器发生火情时不报警。

　 4)严禁在探测器带电状态下打开盖子；进行清洁前，请暂时将探测器停止工作，切断要进行维护的区域或系统的逻辑控制功能，以免无为的报警联动。

　 5)禁止使用非规定的探测器工作电源，以免损坏探测器。

　 6)探测器接线必须牢靠无误；探测器屏蔽线丝网连接外壳，接地应牢固。

　 7)用户不可随意拆卸探测器，以免造成不必要的损失。
