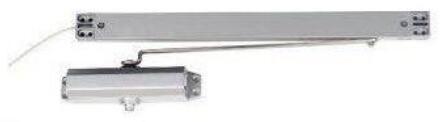

蓝天GRDF-EDC电动闭门器

一，概述

      联动闭门器又叫电动闭门器，是根据防火门监控器国标GB29364-2012《防火门监控器》相关要求，改良升级结合现代工艺设计，打造出一款安全性能高、节能、高档、美观。最适合与防火门监控系统配套使用的一款终端产品。实现了实时监控到防火门的状态。实用于酒店、小区、学校、医院、娱乐场所等。

二，特点

1）可与消防火灾报警系统或防火门监控系统联网，平时常供消防DC24V给消防联动闭门器，使防火门保持常开，火情时断开DC24V，防火门在联动闭门器的作用下可平稳关闭；

2）可监控到防火门真实开门、关门、故障等状态；

3)安全性能高，节能，开启到位通电，指示灯亮；

4)具有二级调速缓冲功能，同时具备电控、手控等功能；

5)适用于各种防火门和防火窗、推门面、拉门面均可安装。

三，主要技术参数

规格型号：适应门重（国际）

GRDF-EDC（65）:25-65kg

GRDF-EDC（85）：65-85kg

GRDF-EDC（120）：85-120kg

GRDF-EDC（180）：110-150kg

工作电压：DC:16-24V

产品尺寸：≤2.5mA

信号反馈：闭门到位、开门到位

缓冲功能：二级调速缓冲

开门方式：手动推门到位，断电状态下可手动推门自动到位，有利于施工安装

关门方式：断电闭门、手动按键闭门、手动推门闭门

安装方式：正反面安装、不区分左右门

适用门类：平开防火门

四，安装使用说明

产品结构：1、固定块2、移动滑块3、连杆4、电动闭门器主体5、铝合金导向杆如图4-1所示：

1）24V+、24-：接DC18-26V;B、G:接电动闭门器的无源常开触点（反馈信号）；K：不用。2）闭门器主体采用高品质铝合金材料，通过高压压铸技术制造的无气孔本体，且搭配高品质的SUS304连杆。

3）内部零件通过高精度数控设备加工制作，使每一个产品获得稳定、一致及准确的工作过程，并且依靠高品质弹簧的动力支持，让整体工作效能保持恒定。

4）整体设计紧致，工作性能稳定，可适用与各种安装环境。

5）独立的两端闭门速度调节设计，准确的调节性能，可满足各种闭门速度要求。

6）特有的温度环境适应技术，采用专用航空冷凝液压油，环境最低温度-40℃可保持良好性能，使闭门器在各种温度环境下均可工作。

五，安装尺寸：
