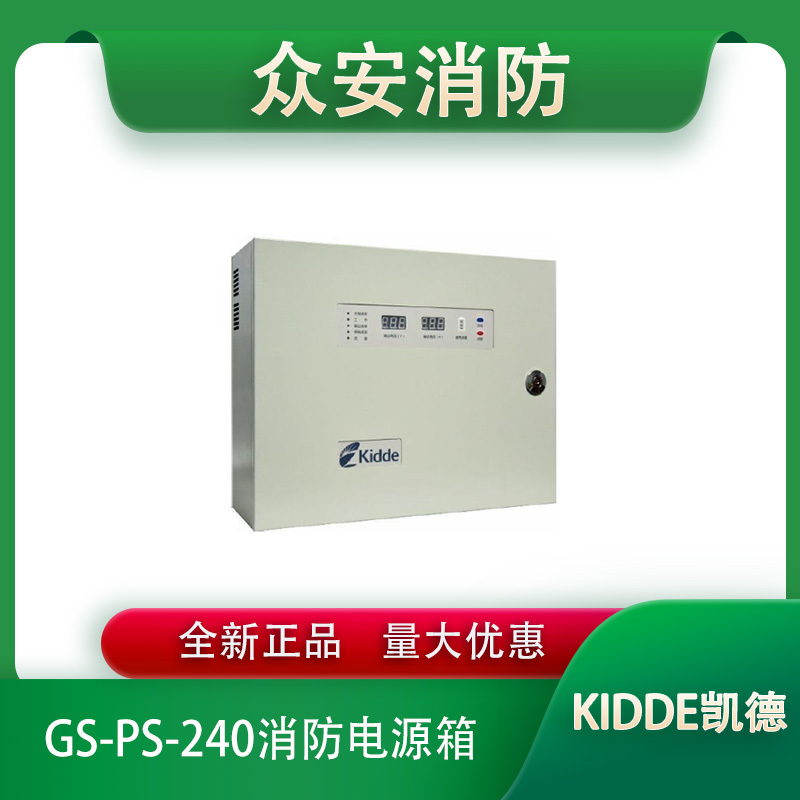

Kidde凯德GS-PS-240消防电源箱

一、概述

       GS-PS-240电源箱是专门用来为消防系统供电的DC28V现场电源输出设备。具有输出噪声小、稳定性强及安装使用方便等特点，具有主备电自动切换、备电充电、备电保护功能。主备电自动切换保证了在主电掉电情况下，系统仍然能够正常工作；完善的备电充电功能和备电保护功能，可确保蓄电池的循环使用。电源箱输出电压DC28V，输出电流为10A。

二、主要技术指标

（1）额定输出容量：DC24V、10A

（2）使用环境：

温度： 0℃～＋40℃

相对湿度≤95％，不结露

（3）电源：主电为交流220V，内装DC24V   24Ah密封铅酸电池作备电

（4）外形尺寸：450mm×360mm×154mm

三、结构特征

1.电源箱外形示意图如图1所示。

2.电源箱面板结构如图2所示。

3.按键与指示灯说明：

1、主电故障灯：黄色，主电源电压低于AC170±15V或掉电时，主电故障灯点亮，同时蜂鸣器发出报警声。

2、工作指示灯：绿色，在主电源或备电源接通时点亮。

3、输出故障灯：黄色，当输出电流过流或短路导致输出保险熔断时，输出故障灯点亮。

4、备电故障灯：黄色，备电电压小于200.5V或掉电时，备电故障灯点亮，蜂鸣器发出报警声。

5、消音灯：红色，在故障状态下，按下消音键，消音灯亮；当有新的故障信号产生时退出消音状态，消音灯灭,当故障被解除时，蜂鸣器报警自动取消。当有新的故障发生时，蜂鸣器报警被重新触发。

6、消音键：当主电故障、备电故障和输出故障中等任意一个发生时，蜂鸣器报警被触发，按“消音”按钮可消音。

7、备电容量：LED-5条形数码管显示电池电压,电池电压21V时点亮一条，22V时点亮两条，以此类推，25V时全部点亮。

8、自检键：先按下“自检”按钮，面板的全部 LED 指示灯、数码管熄灭；然后同时按下“消音”和“自检”按钮，系统进入自检状态，面板的所有 LED 指示灯、数码管点亮，同时蜂鸣器报警，松开“消音”和“自检”按钮，退出自检状态。

4.内部结构如图3所示。

安装及布线

1.电源箱采用壁挂式安装，安装示意图如图4所示，安装要求如下：

1.1在需安装电源箱的墙壁相应位置处打两个14的孔，要求两孔中心距离为200mm。

1.2将M10的膨胀螺栓从电源箱的安装挂孔穿出，将电源箱固定在墙上的孔内。

本电源箱采用壁挂式结构安装，其接线板外接端子示意图如图5：

接线端子说明：

PE、L、N：交流220V电源端子(PE为机壳保护地线端子)；

输出1、输出2：DC28V输出端子；

电池+、-：备电端子。

布线要求：

建议DC27V电源输出线采用RV2.5以上的电缆线。

四、功能及操作说明

1.功能说明

电源箱具有主、备电源无间隙自动切换功能。

电源箱具有电池充电、电池过放电保护等备电管理功能。

电源箱采用数码管显示当前的输出电压值和输出电流值。

电源箱可对主电、备电及输出故障进行报警，并采用指示灯、蜂鸣器进行声光指示。当输入主电欠压或断开时，报主电故障；当备电欠压或断开时，报备电故障；当输出电流太大导致输出保险熔断时报输出故障。当上述故障状态消除时，电源箱可自动进入正常状态。

2.操作说明

开机、关机：使用机箱内部的主电开关、备电开关进行开关机操作。

自检：按“自检”键，可对电源箱的数码管、指示灯、蜂鸣器进行检查。

消音：当电源箱存在任意故障信息时，蜂鸣器鸣响；此时，按下“消音”键，可消除声音提示，同时点亮“消音”指示灯；当有新的故障信息产生时，电源箱自动解除消音状态，再次发出声音提示。

五、故障及维修处理

1.当电源箱通电后，如果没有输出，可能是电源板保险损坏。

2.如输出正常，而显示板无显示，检查排线及显示板CPU。

3.当发生输出、备电故障时，分别检查输出、备电保险是否断路。
