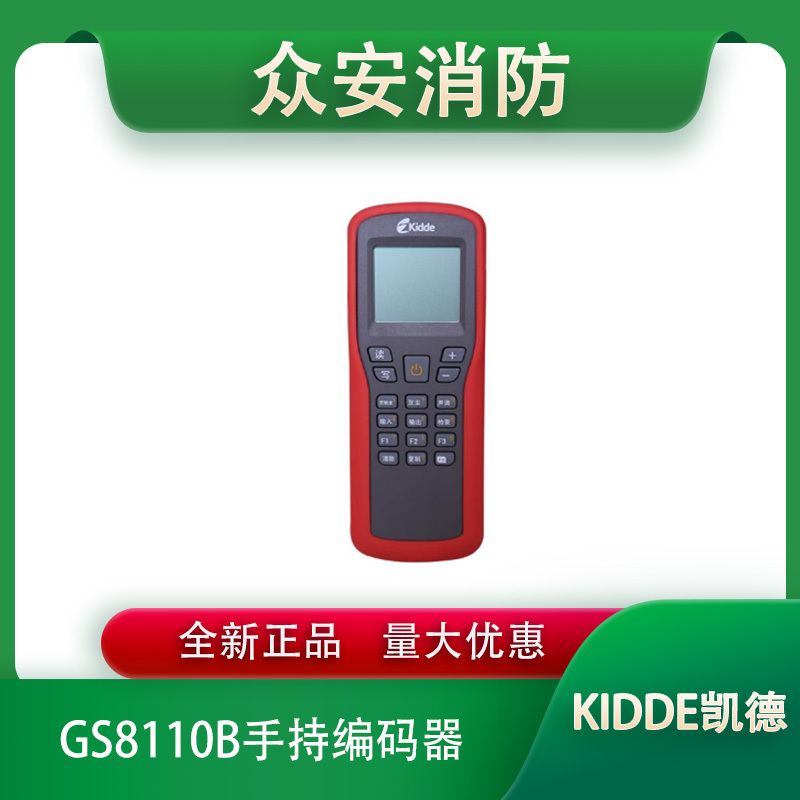

Kidde凯德GS8110B手持编码器
一、概述
GS8110B手持编码器（以下简称编码器）可对电子编码的系列总线型设备进行地址码、配置信息等的读出和写入。
二、特点
1.该编码器采用手握式结构，外形小巧，携带方便，操作简单；
2.可对公司生产的系列总线型探测器、模块等设备编码；
3.采用段码式液晶显示，支持数字、字母、图标显示，显示直观；
4.具有低功耗模式、自动关机等功能；
5.具有电池欠压指示功能。
三、技术特性
1.电 源：1节DC9V叠式电池或DC5V USB电源
2.工作电流≤8mA
3.待机电流≤100μA
4.使用环境：
5.温 度：-10℃～+50℃
6.相对湿度≤95％，不凝露
7.尺寸：164mm×64mm×24mm
8.外壳防护等级：IP40
四、结构特征
外形示意图如图1所示。
1：开机键
2：液晶屏
3：总线插口
4：USB接口
5：电池仓
6：铭牌
7：橡胶保护套
其中各部分名称和功能说明如下：
1.开机键：完成系统硬件开机和关机操作。
2.液晶屏：显示有关输入信息、操作指示信息、设备状态信息等。
3.总线插口：编码器与总线设备的通讯接口。
4.USB接口：用于USB供电或编码器固件版本升级（固件升级属于专业操作，本说明书不做介绍）。
5.电池仓：内部放置电池。
6.铭牌：贴于编码器背面。
7.橡胶保护套：碰撞、跌落时起到缓冲作用。
五、使用及操作
1.电池的初次安装
取下橡胶保护套，打开电池仓后盖，将电池正确扣在电池扣上，装在电池盒内，盖好后盖，装好橡胶保护套。
2.电池的更换
如果液晶屏上部有“”图标闪烁，表明电池已经欠压，应及时更换；如果“”图标由闪烁转为常亮，表示电池已深度欠压，随时可能断电，应停止使用，立即更换电池。
注意：更换前应关机；从电池扣上拔下电池时不要用力过大。
3.系统连线
与探测器、模块连接：将连接线的一端插在编码器的总线插口内（如图1所示的3处），另一端连接编码型总线设备。
USB连接：当内部电池不能工作时用来外部供电，用Micro-USB线连接DC5V供电设备（充电宝、电源适配器、电脑等），上述连接线和供电设备均不包含在本机配置内。
4.开机
长按“开机”键（约1秒），直到液晶屏上有字符显示后松开；开机后液晶屏上显示固件版本，“A001”；之后进入待机状态，显示“-”。
5.关机
电池供电模式下，在开机状态下按”开机”键，编码器关机。
注意：USB供电模式下，关机操作无效。
当编码器长时间无任何操作，将自动关机。
六、故障分析与排除
1.开机不显示：检测电池扣与线路板是否断路或与电池连接是否牢固，否则为电池无电或内部电路损坏。
2.不能编码：确定所编码的探测器或模块完好，确定连接总线端子正确，检查总线是否断路或短路，否则为内部电路损坏。
七、应用方法
编码器可对总线设备进行地址码、配置信息的读取和写入，将编码器与总线设备相连，开机后可对编码器做如下操作实现各参数的读取和设置。
1.液晶屏显示内容说明
液晶屏显示内容如图1所示，分为状态图标、操作项和数字/字母显示区。
状态图标：用于指示当前操作进程或当前系统状态。从左至右依次为：读出、写入、复制、粘贴、USB、锁定、解锁和电池状态。
特性图标：用于指示当前设备可读、写的项目，闪烁图标为当前数字/字母显示区对应的项目。
数字/字母显示区：用于显示读出或写入的参数数值，还可显示错误代码。
2.读码
在待机状态下，按下“读”键，编码器读出总线设备的地址码和配置信息，所有读出信息对应的图标点亮，当前数值为地址码，Address图标闪亮；按“+”键或“-”键，将依次显示设备所具有的各种配置信息，显示数值对应的图标闪烁；按“清除”键后，回到待机状态。如果读码失败，屏幕上将显示错误代码，详见表2，按“清除”键清除。
3.编码
在待机状态下，输入数字，Address图标闪亮，按“写”，进行写地址码操作；写成功，显示下一地址码，写失败显示错误代码。
3.写配置
在待机状态下，按“Fn”，显示该设备可写的配置类别，按下显示内容对应的按键或者用“+”“-”键，选择要编辑的类别，选中后相应的类别指示闪烁，此时输入数字，然后按“写”，进行写配置操作；写成功，显示C，写失败显示错误代码。
4.复制-粘贴功能：
成功的配置完一个设备后，按“读”，再按“Fn”，复制该设备的所有属性，相应图标闪动；此时把连接线接到另一个设备上，按“写”，地址码（自动加1）和所有配置一次性写入；可连续操作。
