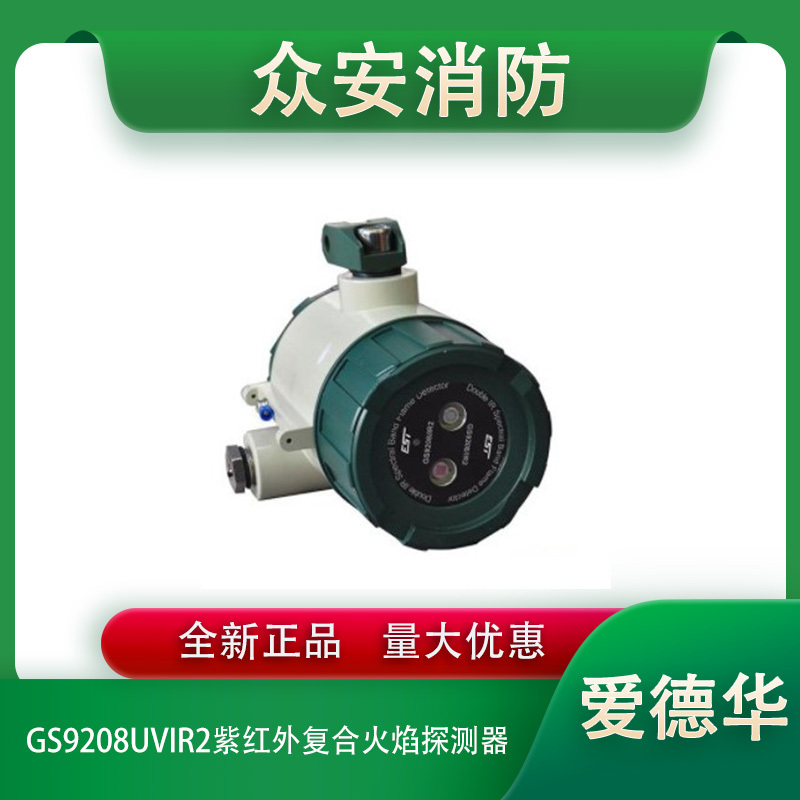

爱德华GS9208UVIR2紫红外复合火焰探测器
一，基本参数
名称：点型红外火焰探测器
型号：GS9208
执行标准：
GB15631-2008《特种火灾探测器》
GB3836.1-2000《爆炸性气体环境用电气设备》第1部分：通用技术要求
GB3836.2-2000《爆炸性气体环境用电气设备》第2部分：隔爆型“D”
传感器：锐探AE-S708/4和AE-S708/5红外热释电传感器
光学窗口：白宝石（Al2O3）
防爆与防护：
l 防爆：EXdⅡCT6
l 防护：IP66
壳体：
l 材料：铝合金
l 成型工艺：压铸
l 涂覆工艺：表面静电粉末喷涂，内部金属钝化处理。
重量：≤1kg
二，工作参数
项目：规格或状态
供电电源：
最小：18VDC(可定制12VDC)
标准：24VDC
**：30VDC
工作电流：监视状态≤15mA，报警状态≤35mA
预热时间：通电后60s
火灾报警：
当被监视区域发现火焰时，探测器进入火警状态；
火警输出继电器动作，红色火警指示灯点亮；
故障报警：
当发现传感器、电源等异常时，探测器进入故障报警状态；
故障输出继电器动作，黄色故障指示灯点亮；
当火警和故障同时发生时，火警优先；
报警阈值：
1-5级可调（出厂时设置为3级）
监视状态每次绿灯闪烁次数表示报警阈值
报警延迟：0-30S可调（出厂时设置为0S）
漂移补偿：
传感器硬件补偿和智能软件补偿结合模式
可有效补偿因温度、环境变化和元器件长期工作产生的漂移
干扰源抑制：可有效抑制非火焰干扰源的影响，如阳光（直射和反射）、常用人工光源、背景辐射源、热移动物体、电焊等
指示灯：
l 监视状态：绿灯闪亮
l 火警状态：红灯常亮
l 故障状态：黄灯常亮
输出：
l 火警继电器，报警时动作，输出触点1A@30VDC 1A@250VAC
l 故障继电器，故障时动作，输出触点1A@30VDC 1A@250VAC
l 串行通讯接口
三，环境参数
项目规格
工作温度-10℃ — +55℃
工作湿度≤95%HR，无结露
储存温度-20℃ — +60℃
四，设置和记录
设置：
l 使用PC和专用软件，通过串行通讯口可设置探测器的报警参数
l 报警模式
l 报警阈值
l 报警延迟时间
l 需专业人士操作和密码授权
简易设置：利用手边的磁铁，控制内置干簧管调整报警灵敏度
记录查询：
l 使用PC和专用软件，通过串行通讯口可查询探测器的内部记录
l 出厂设置：报警阈值、延迟时间。
l 用户设置（缺省默认出厂设置）：报警阈值、报警延迟时间。
l 工厂功能：维护、标定、补偿参数信息、合格标识、软件版本、产品ID等。
l 需专业人士操作和密码授权
