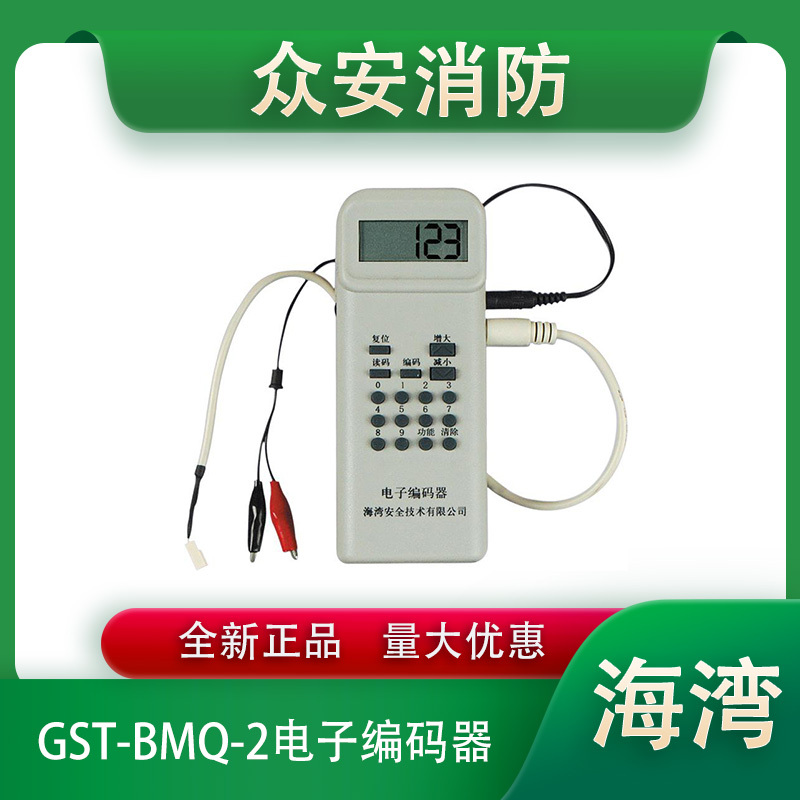

海湾GST-BMQ-2电子编码器

一、特点

传统的探测器编码需要人工通过机械式拨码设置才能完成，编码效率低，技术要求高，容易出现错码，并且为了方便编码，探测器底部需留出编码口，这样容易造成探测器对粉尘、潮气的密封不良，使探测器的整体性能变差。

电子编码器利用键盘操作，输入十进制数，简单易学。可以用电子编码器，读写探测器的地址和灵敏度，读写模块类产品的地址和工作方式；并可以用电子编码器浏览设备批次号，电子编码器还可以用来设置ZF-GST8903 火灾显示盘地址、灯的总数及每个灯所对应的用户编码，现场调试维护十分方便。

二、主要技术指标

（1）适用范围：海湾公司生产的可进行电子编码的各类探测器、现场模块、指示部件及ZF-GST8903火灾显示盘

（2）工作电压：DC9V

（3）工作电流≤8mA

（4）待机电流≤100μA

（5）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

（6）外形尺寸：

164mm×64mm×37mm

三、外形结构

电子编码器的外形结构如图1-26 所示：

1：电源开关              2：液晶屏    3：总线插口       4：火灾显示盘接口(I2C)

5：复位键                6：固定螺丝   7：电池盒后盖     8：铭牌

9：G3 系列探测器总线接口 10：GST9000 系列探测器总线接口 11：电池盒后盖螺丝

12：保护盖               13：探测器对位标识

其中各部分功能说明如下：

1) 电源开关：完成系统硬件开机和关机操作。

2) 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3) 总线插口：编码器通过总线插口与探测器或模块相连。

4) 火灾显示盘接口(I2C)：编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。

5) 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。

6) 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖和后盖安装在一起。

7) 电池盒后盖：内部放置电池。

8) 铭牌：贴于编码器背面。

9) G3系列探测器总线接口：旋接JTY-GD-G3、JTW-ZCD-G3N、JTF-GOM-GST601等探测器。

10) GST9000系列探测器总线接口：旋接JTY-GM-GST9611、JTW-ZOM-GST9612、JTF-GOM-GST9613等探测器。

11) 电池盖螺丝：将电池固定好。

12) 保护盖：保护后盖的总线接口，以免发生短路等事故。

13) 探测器对位标识：探测器旋接对位标记。
