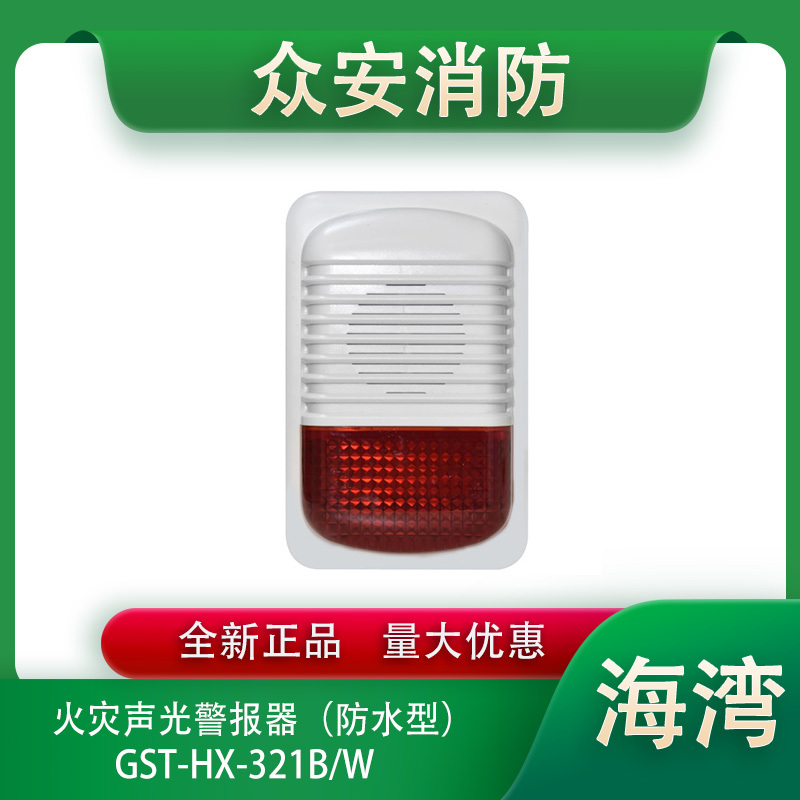

海湾GST-HX-321B/W火灾声光警报器（防水型）（防潮湿型）

一，技术参数：

1、工作电压：信号总线电压：总线24V 允许范围：16V～28V

2、工作电流：

监视电流≤0.5mA

报警电流≤8mA

3、壳体材料和颜色：ABS塑料/白色，PC光罩/红色

4、工作温度：-10℃～+55℃；工作湿度：95%

5、尺寸：141×90×50.5mm（带底座）；

6、安装孔距：60mm

7、执行标准：GB 26851-2011

8、重量：约245g

9、防护等级：IP65;磷化铝防护报告

底座不是用来接线的，而是用来盖86盒，固定上盖用的

二，安装接线示意图：

注：

Z1、Z2：接控制器信号总线，无极性，引线截面积等于1.0mm2，长度约35cm镀锡，安装布线时接线处做好防水处理；线缆接头需要进行防水、绝缘处理（请使用防水胶带进行防水处

理，防水胶带外还需缠绕电工胶带防止防水胶带被破坏；防水胶带规格2mm×30mm×1.5m，每卷约可用于20支产品）
