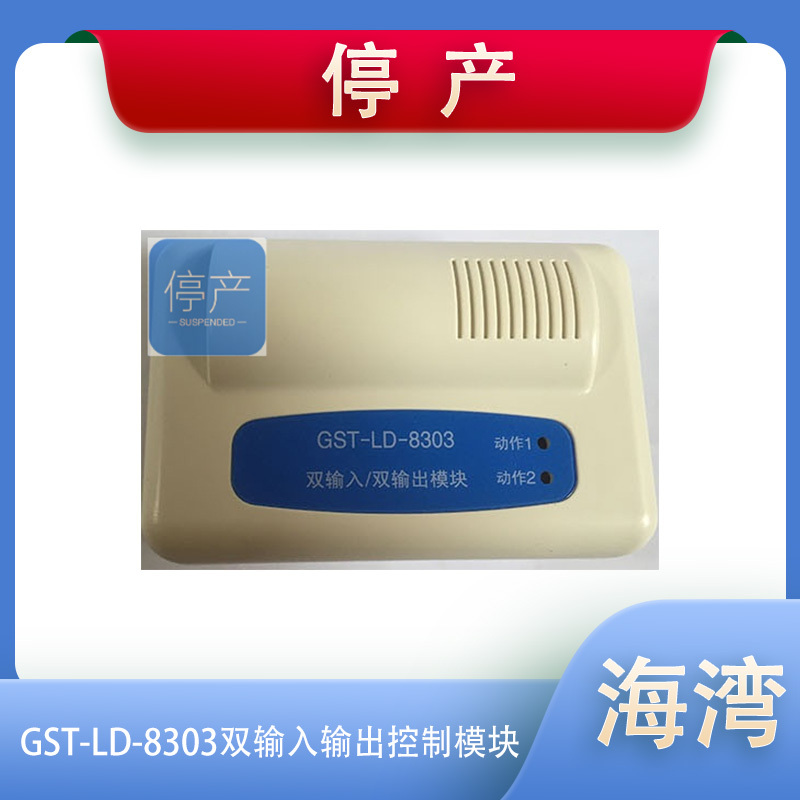

海湾老国标GST-LD-8303双输入输出控制模块

一，特点：

GST-LD-8303双输入/双输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制，能控制其从上位到中位，也能控制其从中位到下位，同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的GST-LD-8301单输入/单输出模块使用。

GST-LD-8303双输入/输出模块具有两个编码地址，两个编码地址连续，**编码为242，可接收来自控制器的二次不同动作的命令，具有二次不同控制输出和确认二个不同输入回答信号的功能。此模块所需输入信号为常开开关信号，一旦开关信号动作，GST-LD-8303将此开关信号通过联动总线送入控制器，联动控制器产生报警并显示出动作设备的地址号。当模块本身出现故障时，控制器也将产生报警并将模块编号显示出来。本模块具有两对常开、常闭触点及一个有源输出。

GST-LD-8303模块的编码方式为电子编码，在编入一个编码地址后，另一个编码地址自动生成为：编入+1。 该编码方式简便快捷，现场编码时使用海湾公司生产的GST-BMQ-1B型电子编码器进行。

二，主要技术指标

（1）工作电压：总线电压：总线24V    电源电压：DC24V

（2）监视电流：总线电流≤1mA    电源电流≤4mA

（3）动作电流：总线电流≤4mA    电源电流≤15mA

（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接

（5）无源输出触点容量：DC24V/5A

（6）有源输出容量：DC24V/1A

（7）使用环境：温度：-10℃～+50℃    相对湿度≤95%，不结露

（8）外形尺寸：80mm×120mm×43mm
