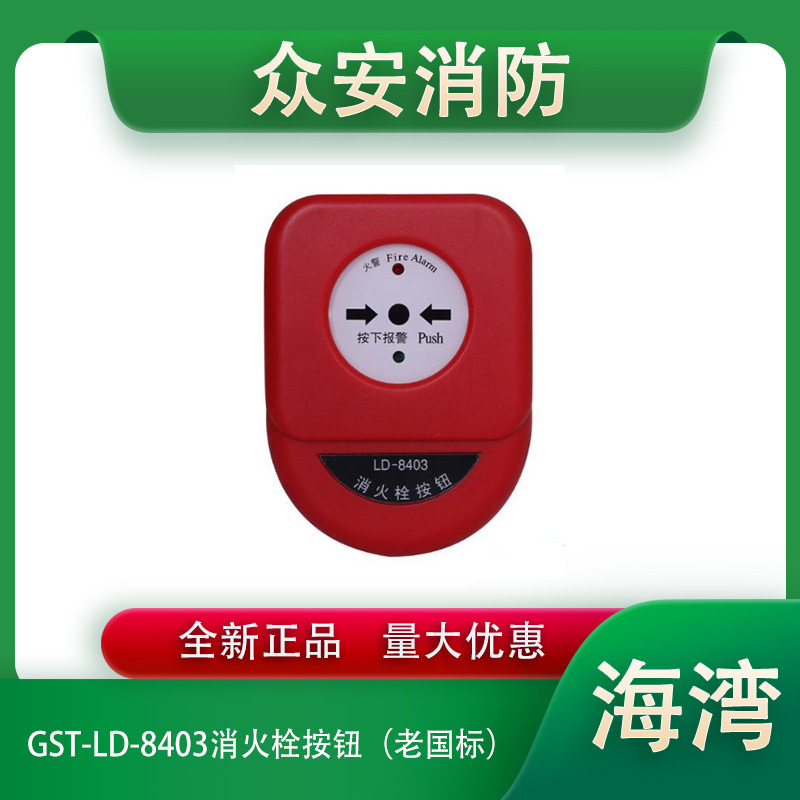

本公司供应海湾GST-LD-8403消火栓报警按钮质量保证，欢迎咨询洽谈。

一、特点

GST-LD-8403型智能消火栓报警按钮为编码型，可直接接入控制器总线，占一个地址编码。按钮表面装有一有机玻璃片，当启用消火栓时，可直接按下玻璃片，此时按钮的红色指示灯亮，表明已向消防控制室发出了报警信息，控制器在确认了消防水泵已启动运行后，就向消火栓报警按钮发出命令信号点亮泵运行指示灯。消火栓报警按钮上的泵运行指示灯，既可由控制器点亮，也可由泵控制箱引来的指示泵运行状态的开关信号点亮，可根据具体设计要求来选用。

本按钮可电子编码，密封及防水性能优良，安装调试简单、方便。按钮还带有一对常开输出控制触点，可用来做直接启泵开关。

二、主要技术指标

（1）工作电压：总线24V

（2）监视电流≤0.8mA

（3）报警电流≤2mA

（4）线制：消火栓报警按钮与控制器信号二总线连接，若需实现直接启泵控制及由泵控制箱动作点亮泵运行指示灯，需将消火栓报警按钮与泵控制箱采用三总线连接

（5）动作指示灯

       红色：报警按钮按下时此灯亮

       绿色：消防水泵运行时此灯亮

（6）动作触点：无源常开触点，容量为DC60V/100mA，可用于直接启泵控制

（7）使用环境：

       温度：-10℃～+50℃

       相对湿度≤95%，不结露

（8）外形尺寸：

       90mm×122mm×48.5mm

三、安装与布线

编码消火栓报警按钮的外形尺寸及结构与J-SAP-8401型手动报警按钮相同，安装方法也相同。其中：

Z1、Z2：与控制器信号二总线连接的端子，不分极性

K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源

V+、SN：DC24V有源回答信号，接泵控制箱，连接此端子可实现泵控制箱动作直接点亮泵运行指示灯

布线要求：信号总线Z1、Z2采用RVS型双绞线，截面积≥1.0mm2；控制线K1、K2及回答线V+、SN采用BV线，截面积≥1.5mm2。

四、应用方法

GST-LD-8403型消火栓报警按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。采用总线制起泵方式时，消火栓报警按钮直接和信号二总线连接：

这种方式中，消火栓报警按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮按钮上的泵运行指示灯。

这种方式中，消火栓报警按钮按下，可直接控制消防泵的启动，泵运行后，可由泵控制箱上的动作触点点亮消火栓按钮上的泵运行指示灯。采用消火栓报警按钮直接控制消防泵，需向泵控制箱及报警按钮提供DC24V电源线。
