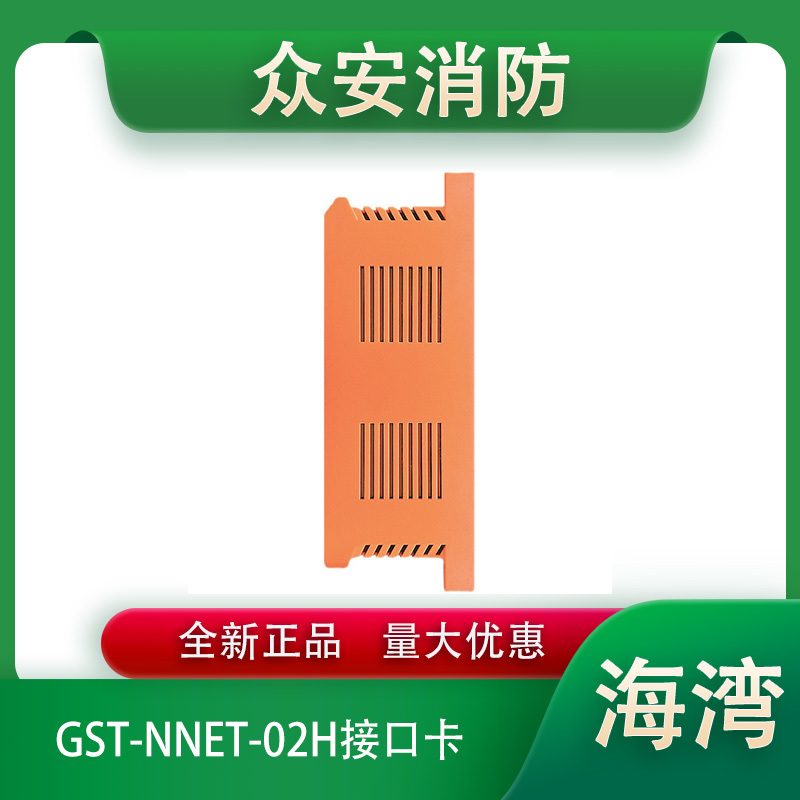

海湾GST-NNET-02H接口卡

一、GST-NNET-02H特点

　　GST-NNET-02H型接口卡是GST1500H、GST5000H、GST9000H控制器的可选配板卡，本卡提供了光电隔离的RS422/485接口，用于连接GST-GM9000/9100图形显示装置系统。该接口还可以连接传输设备或用户信息装置。

二、GST-NNET-02H技术指标

　　（1）采用标准RS422/485接口

　　（2）通讯距离＜1200m

　　（3）通讯波特率：57600bps

三、GST-NNET-02H应用

　　GST-NNET-02H型接口卡直接插入控制器的主机箱中工作，通过屏蔽网线（GST-GM9000/9100系统提供）连接到GST-GM9000/9100图形显示装置系统的RS422接口。RS422接口通讯时，GST-GM9000系统提供提供了3m长的屏蔽网线，该屏蔽网线**传输距离为100m，如果通讯距离大于100m，需通过屏蔽双绞线进行传输。
