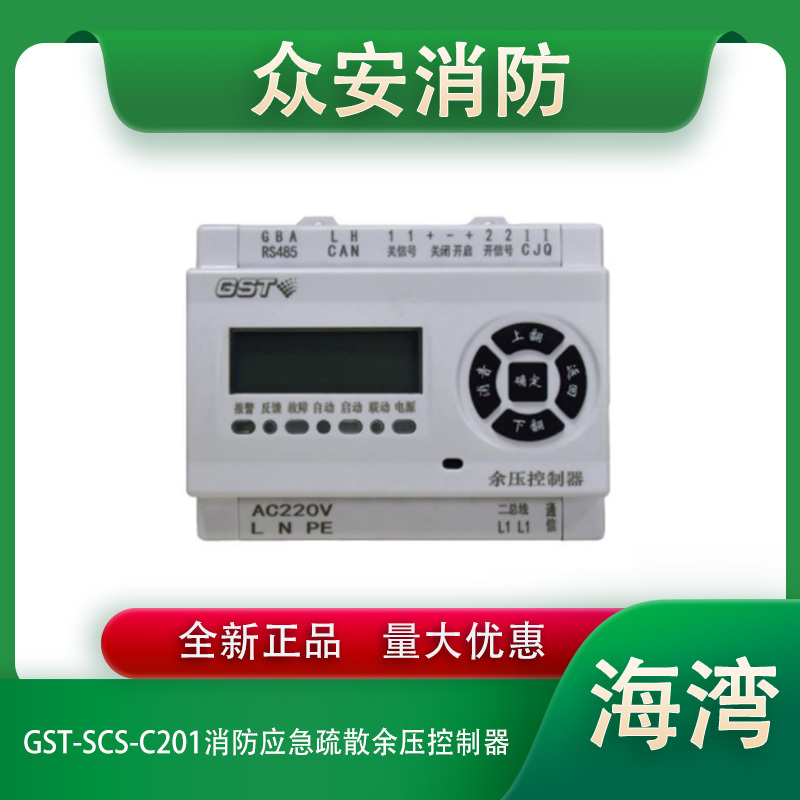

海湾GST-SCS-C201消防应急疏散余压控制器

一、GST-SCS-C201消防应急疏散余压控制器概述

　　GST-SCS-C201消防应急疏散余压控制器可实时监控所有被监测区域的压力工作状态和故障报警信息。通过CAN总线与监控器通信，上传相应的报警信息和工作状态。并具有下发指令，故障声光报警，记录存储，底层设备状态检测，巡检等功能。

二、GST-SCS-C201消防应急疏散余压控制器功能特点

　　◎接收余压探测器，风阀执行器及正压送风机状态信息并进行处理，报警后精确动态控制电动旁通阀开闭角度，控制余压值在规范要求的区间值内。

　　◎无级性二总线与探测器连接，采用集中供电方式，给余压探测器提供DC24V安全电压供电，可在500m内并联（T联）64只探测器。

　　◎汉字液晶显示。

　　◎产品满足国标GB16806《消防联动控制系统》的要求。

三、GST-SCS-C201消防应急疏散余压控制器技术参数

型号GST-SCS-C201

名称消防应急疏散余压控制器

品牌海湾

输入电源/功率AC220V 50Hz（取加压风机控制箱内电源)/30 W

输出电压/电流DC24V/2A

通信方式/距离二线制；通信500m内，连接管理64台余压探测器

输出接口

1路DC24V控制电动泄压风阀执行器

1路标准RS485/CAN,可扩展1路无源常开开关量输出

智能余压阀值智能设置疏散门**允许余压值，控制泄压阀开启、关闭角度

其他功能声、光报警，全中文液晶显示报警地址和故障类型；存储报警记录≥1万条

外形尺寸110mm×90mm×55mm

安装方式导轨安装

报警阀值30-100Pa

编码方式控制器自身设置

四、GST-SCS-C201消防应急疏散余压控制器接线端子示意图

GST-SCS-C201消防应急疏散余压控制器接线端子示意图
