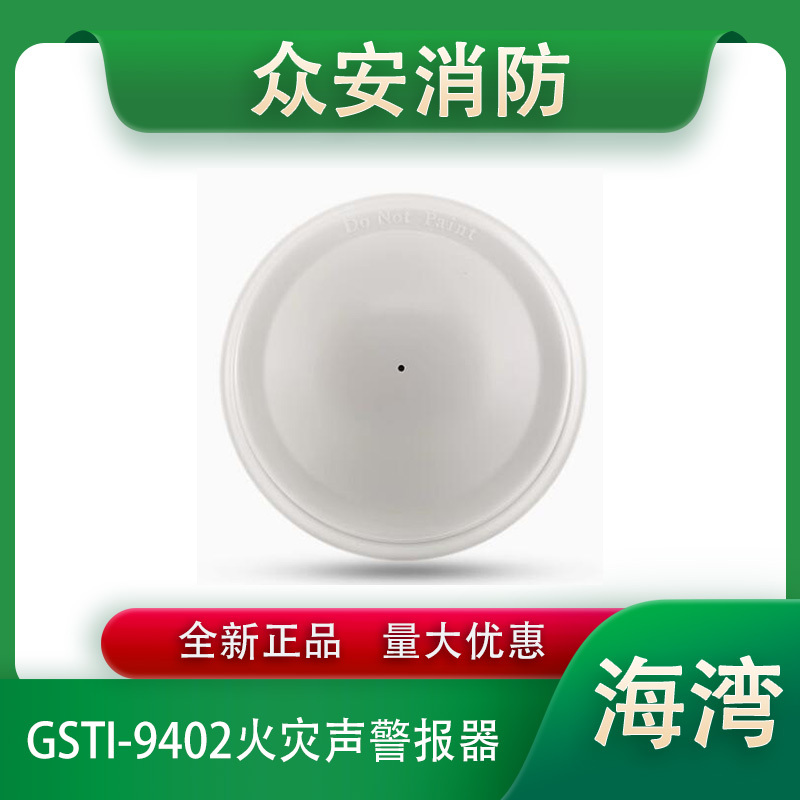

海湾GSTI-9402火灾声警报器

一、概述

GSTI-9402火灾声警报器是一种安装在现场的声音警报设备，当现场发生火灾并被确认后，在现场发出声音的报警信号，以达到提醒人员注意的目的。

内嵌微处理器，通过微处理器实现与火灾报警控制器通讯。警报器接收到火灾报警控制器的启动命令后，微处理器根据不同模式控制蜂鸣器发出预警或火警声音。

二、主要技术指标

总线电压：总线24V

监视电流：≤1mA

工作电流：≤5mA

声压级：75dB~115

预警信号：断续(0.5s响1s不响)

火警信号：连续(0.4s响0.3s不响)

环境温度：-10℃~+50℃

相对湿度：≤95%，不结露

外形尺寸：120mm*38.8mm(不带上盖)

外壳防护等级：IP31

执行标准：GA385-2002

壳体材料和颜色：ABS/白色

线制：两线制，与控制器采用无极性信号二总线连接

报警模式：模式Ⅰ、模式Ⅱ、模式Ⅲ、模式Ⅳ、可设置不同的地址数

三、GSTI-9402火灾声警报器结构特征、安装与布线

外形示意如图所示：

外形尺寸示意图

　　安装方法：

1、警报器安装示意图如图所示。

2、安装时，用螺钉把警报器固定在预埋盒中。

3、(参照图2- 36)将上盖凸棱对准警报器A 处凸棱，顺时针旋转至B 处凸棱即可安装好上盖；若警报器作为底座使用时，取下上盖，将探测器安装在警报器上，安装方式与上盖相同。

4、拆卸时，用一字螺丝刀从警报器后壳下方“A”处缺口插入(如图2-36 所示，此处外壳上有一小三角形标志)，向下用力撬动，即可将警报器前壳拆下。

警报器端子示意图如图所示：

　　其中：

Z1(1)，Z2(3)：控制器信号总线，无极性

布线要求：信号总线Z1、Z2 采用阻燃RVS 双绞线，截面积≥1.0mm2。
