格为GW100IR2N双玻段红外火焰探测器

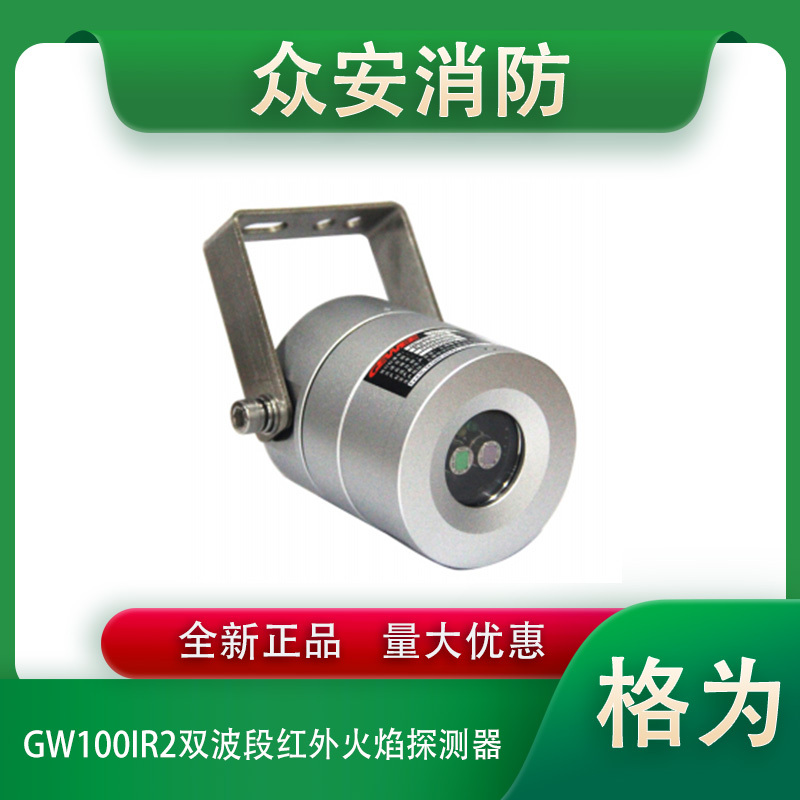

格为GW100IR2双玻段红外火焰探测器（普通型）
格为GW100IR2双玻段红外火焰探测器（设备专用型）
一、GW100IR2点型双波段红外火焰探测器概述
GW100IR2点型双波段红外火焰探测器（以下简称火焰探测器），提供了新一代的火焰探测能力和技术标准。火焰探测器使用了日光盲型紫外传感器件，再通过内置的32位微处理器和专利信号处理算法，更加有效的区分出真实的火焰辐射与干扰源，也极大程度的降低了环境因素对探测器的影响，满足更多场合的不同需求；GW100IR2点型双波段红外火焰探测器是通过广泛市场调研和采集客户反馈信息，通过大量的试验数据，在当前市场广泛应用火焰探测器基础上，对硬件电路和软件算法都做了较大改善。
二，性能特点：
1、内置高速、低功耗、高性能32位高精度数据处理芯片
2、采用进口低噪声红外热释电传感器
3、多级灵敏度适用更多场合，低维护成本
4、探测视角≥100° ,轴线探测距离达40米以上
5、完善的算法保障火焰探测的准确性和消除误报警能力
6、CCC、SIL2、SIL3和防爆认证，适用于普通工业环境使用
7、防护等级可达IP66
三，技术参数：
火源大小：响应时间
0.3mx0.3m汽油火：≤20S（高速型≤1s）
0.7mx0.7m汽油火：＜10S
氢火焰或金属火焰：/
输出方式：2个继电器输出
工作电压：DC24±6V
工作环境：-10℃~55℃（普通型）或-40℃~70℃（增强型）0~95%RH（不结露）
防爆认证：EXdIICT6Gb
防护等级：IP66
电气接口：1 x NPT1/2
材质：铸铝
尺寸：60mm x 60mm x 68mm
质量：0.4kg
| 产品名称 | GW100IR2双玻段红外火焰探测器（普通型） | GW100IR2双玻段红外火焰探测器（设备专用型） | |
| 性能特点 | 宽视角、长距离 | 宽探测视角、近距离 | |
| 应用领域 | 工业厂房 | 机台、设备、小空间 | |
| 探视视角 | ≥100° | ≥100° | |
| 火源情况 | 探测距离（单位：m） | 探测距离（单位：m） | |
| 汽油 | 0.1m2火盘(0.3mx0.3m) | 40 | 25 |
| 正庚烷 | 45 | 25 | |
| 柴油 | 40 | 25 | |
| 煤油 | 40 | 25 | |
| 航空煤油 | 40 | 25 | |
| 酒精 | 35 | 25 | |
| 异丙醇 | 35 | 20 | |
| 甲醇 | 30 | 20 | |
| 聚丙烯 | 20 | 15 | |
| 纸张 | 30 | 20 | |
| 甲烷 | 0.5m(h)x0.2m(w)气体火焰 | 35 | 25 |
| LPG丙烷 | / | / | |
| 氢气 | / | / | |
| 氨气 | / | / | |
| 硅烷 | 0.3m火焰 | / | / |
| 镁铝金属 | / | / | |
| 认证 | CCC | CCC、SIL2、SIL3 | |
四、GW100IR2点型双波段红外火焰探测器结构与安装
警告：安装探测器之前，请切断探测器供电线路的电源。
注意：所有接线必须符合有关标准法规。
注意：如探测器安装在防爆区域，探测器的连线应是功率限制连接，并受到控制。火焰探测器的设置以《火灾自动报警设计规范》（GB50116-2013）为准。
检查外部连接线是否开路、短路故障。
将探测器按下图安装好，并根据保护范围，适当调整探测器的视角角度。
注意：所有连线均采用1.0平方以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到GW100IR2点型双波段红外火焰探测器的接线端子上。
告诫：过多地或过少地暴露导线可能引起错误的连接。
+24V/GND：可复位直流24V供电电源。
FRJD/FRJK：火警继电器常开触点输出，探测器报火警时，触点闭合。
FLJD/FLJK：故障继电器常闭触点输出，探测器发生故障或供电电源发生故障时，触点断开。
