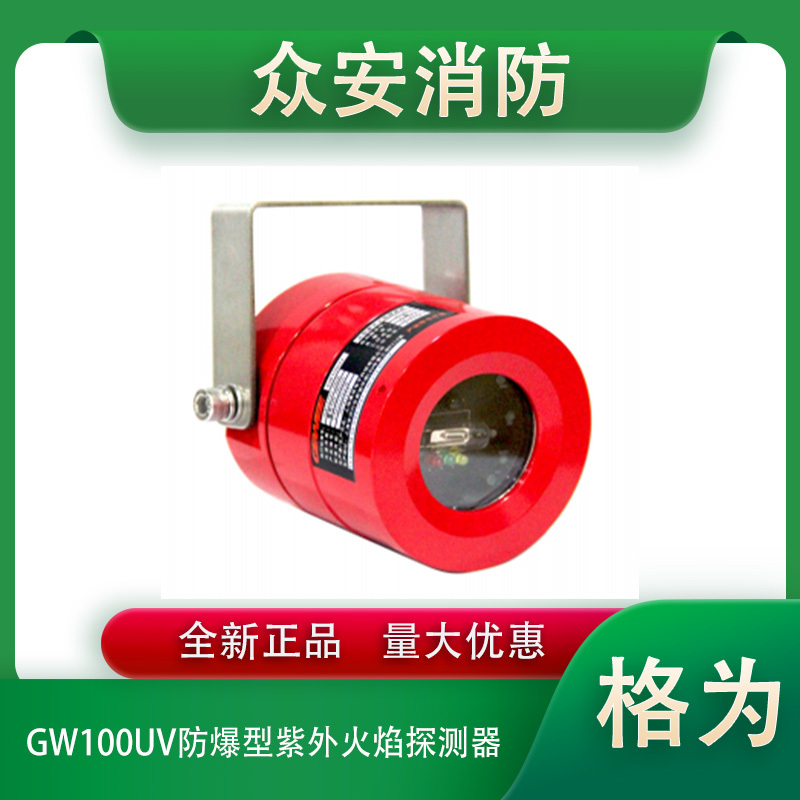

格为GW100UV紫外火焰探测器（普通型）
格为GW100UV紫外火焰探测器（设备专用型）
一，详细介绍：
1、内置高速、低功耗、高性能32位高精度数据处理芯片
2、采用进口低噪声红外热释电传感器
3、多级灵敏度适用更多场合，低维护成本
4、探测视角≥100° ,轴线探测距离达40米以上
5、完善的算法保障火焰探测的准确性和消除误报警能力
6、CCC、SIL2、SIL3和防爆认证，适用于普通工业环境使用
7、防护等级可达IP66
二，技术参数：
火源大小：响应时间
0.3mx0.3m汽油火：≤20S（高速型≤1S）
0.7mx0.7m汽油火：＜10S
氢火焰或金属火焰：/
输出方式：2个继电器输出
工作电压：DC24±6V
工作环境：-10℃~55℃（普通型）或-40℃~70℃（增强型）0~95%RH（不结露）
防爆认证：EXdIICT6Gb
防护等级：IP66、IP67
电气接口：1 x NPT1/2
材质：铸铝
尺寸：72mm x 72mm x 96mm
质量：0.5kg
产品名称 | GW100UV紫外火焰探测器（普通型） | GW100UV紫外火焰探测器（设备专用型） | |
性能特点 | 宽视角、长距离 | 宽探测视角、近距离 | |
应用领域 | 工业厂房 | 机台、设备、小空间 | |
探视视角 | ≥120° | ≥120° | |
火源情况 | 探测距离（单位：m） | 探测距离（单位：m） | |
汽油 |
0.1m2火盘(0.3mx0.3m) | 40 | 25 |
正庚烷 | 45 | 25 | |
柴油 | 40 | 25 | |
煤油 | 40 | 25 | |
航空煤油 | 40 | 25 | |
酒精 | 40 | 25 | |
异丙醇 | 35 | 20 | |
甲醇 | 35 | 20 | |
聚丙烯 | 25 | 15 | |
纸张 | 30 | 20 | |
甲烷 |
0.5m(h)x0.2m(w)气体火焰 | 25 | 15 |
LPG丙烷 | 25 | 15 | |
氢气 | 25 | 15 | |
氨气 | 20 | 15 | |
硅烷 | 0.3m火焰 | 15 | 15 |
镁铝金属 | 15 | 15 | |
认证 | CCC | CCC、SIL2、SIL3 | |
三、GW100UV点型三波段红外火焰探测器结构与安装
警告：安装探测器之前，请切断探测器供电线路的电源。
注意：所有接线必须符合有关标准法规。
注意：如探测器安装在防爆区域，探测器的连线应是功率限制连接，并受到控制。火焰探测器的设置以《火灾自动报警设计规范》（GB50116-2013）为准。
检查外部连接线是否开路、短路故障。
将探测器按下图安装好，并根据保护范围，适当调整探测器的视角角度。
注意：所有连线均采用1.0平方以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到GW100UV点型三波段红外火焰探测器的接线端子上。
告诫：过多地或过少地暴露导线可能引起错误的连接。
+24V/GND：可复位直流24V供电电源。
FRJD/FRJK：火警继电器常开触点输出，探测器报火警时，触点闭合。
FLJD/FLJK：故障继电器常闭触点输出，探测器发生故障或供电电源发生故障时，触点断开。
