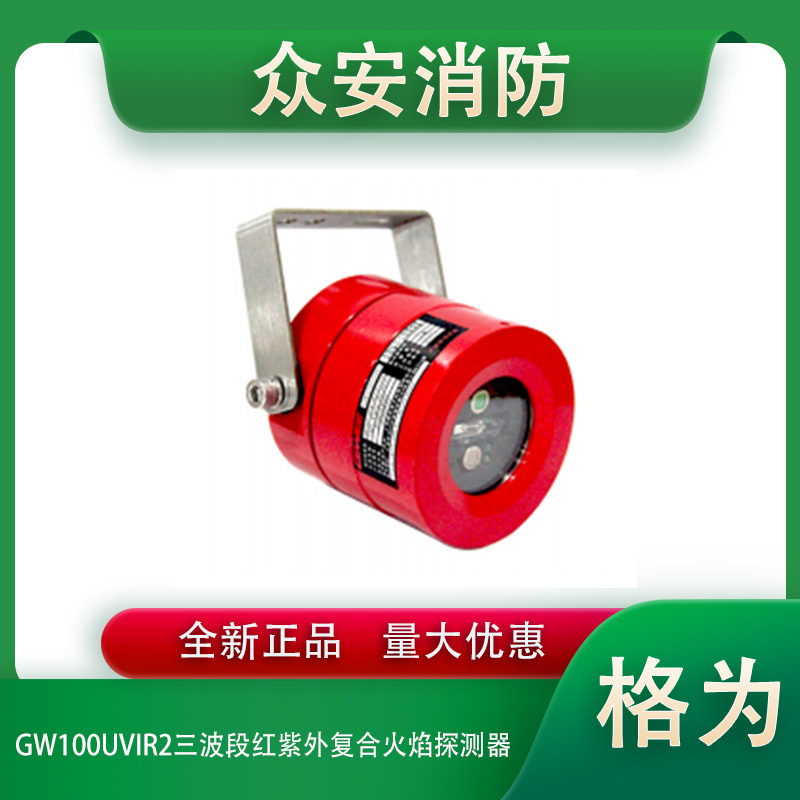

格为GW100UVIR2三波段红紫外复合火焰探测器(隔爆型)

一，详细介绍：

1、内置高速、低功耗、高性能32位高精度数据处理芯片

2、采用自主红外热释电传感器、进口紫外光电传感器

3、多级灵敏度适用更多场合，低维护成本

4、探测视角：红外≥100°；紫外≥120° ,轴线探测距离达40米以上

5、完善的算法保障火焰探测的准确性和消除误报警能力

6、CCC和防爆认证，适用于多种工业环境使用

7、防护等级可达IP66、IP67

四、GW100UVIR2点型三波段红外火焰探测器结构与安装

　　警告：安装探测器之前，请切断探测器供电线路的电源。

　　注意：所有接线必须符合有关标准法规。

　　注意：如探测器安装在防爆区域，探测器的连线应是功率限制连接，并受到控制。火焰探测器的设置以《火灾自动报警设计规范》（GB50116-2013）为准。

　　检查外部连接线是否开路、短路故障。

　　将探测器按下图安装好，并根据保护范围，适当调整探测器的视角角度。

　　注意：所有连线均采用1.0平方以上的电线，连接线末端剥去大约6mm的绝缘护套，连接到GW100UVIR2点型三波段红外火焰探测器的接线端子上。

　　告诫：过多地或过少地暴露导线可能引起错误的连接。

+24V/GND：可复位直流24V供电电源。

FRJD/FRJK：火警继电器常开触点输出，探测器报火警时，触点闭合。

FLJD/FLJK：故障继电器常闭触点输出，探测器发生故障或供电电源发生故障时，触点断开。
