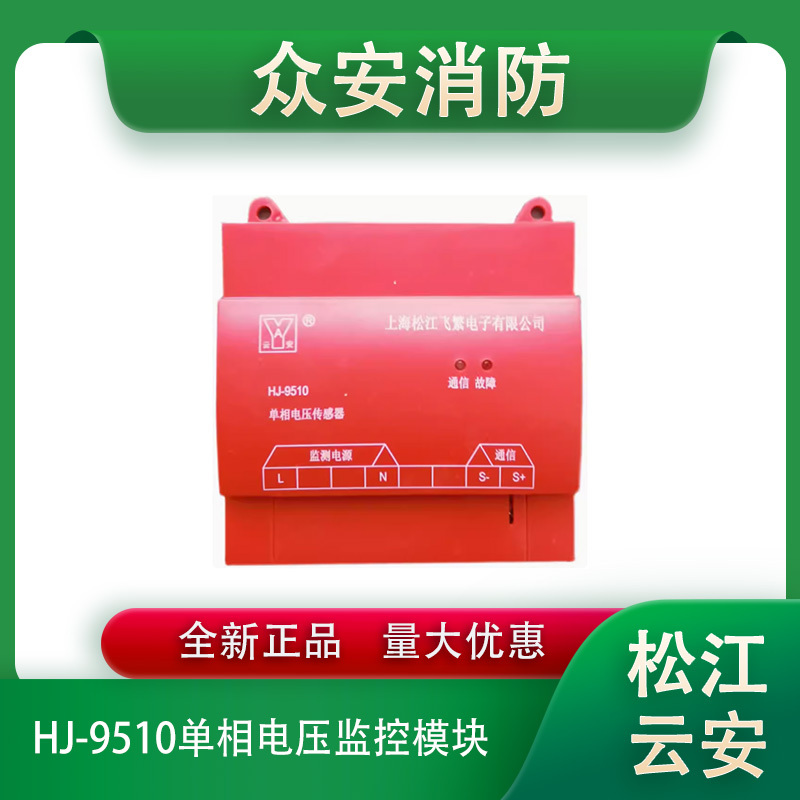

松江云安HJ-9510单相电压信号传感器
1、概述
HJ-9510单相电压传感器采集被监控设备交流电源的电压值，判断监控电源的电压状态，如过压、欠压等状态，并通过总线通信上传到控制器，数据经过控制器处理分析后指示相应电源故障类型，并发生声光报警信号。能反映出被监控设备电源的状态，并集中显示，可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，**限度的保障消防联动系统的可靠性。适用于智能楼宇、高层公寓、宾馆、饭店、商夏、企业、国家重点消防单位及石油化工、文教卫生、金融、电信等领域，符合GB 28184-2011《消防设备电源监控系统》的标准。
2、技术指标
（1）工作电压：DC24V（由控制器的总线提供）。
（2）工作电流：静态电流≤2mA；报警电流≤3mA。
（3）通讯方式：二总线。
（4）编址方法：采用电子编码方式。
（5）被监控电压：额定值AC 220V。
（6）监控报警：当被监控单相电压发生过压、欠压时报警；
过压范围—被监控电压值大于额定电压的110%，即>242V。
欠压范围——被监控电压值小于额定电压的85%，即<187V。
（7）开关量输入/出：无。
（8）使用环境：工作温度00C+400C；存储温度：－200C+700C 相对湿度≤95%不结露。
（9）外形尺寸：83mm×99 mm×36mm（如图1）。
3、安装及使用方式安装方式：
（1）直接安装在35标准导轨上。
（2）通过螺钉穿过四个螺栓孔固定在安装平面上。
使用方式：
每个接线端子所对应的定义如从传感器上表面所示，如无标注即为空角，如下图1所示。
图1：单相电压传感器-外观尺寸
（1）首先必须用编码器编制传感器的总线地址，通过总线连接编码器进行编址（如图2所示）。
图2：编址示意图
（2）控制器通过二总线（S＋、S－）将该回路上所有传感器按二总线并联方式接线（如图3所示）。
（3）被监控电源按照图4方式接入传感器。
（4）当系统开通以后，可以对传感器进行逐个测试。
（5）传感器离控制器的最远距离不大于1200m，且末端电压不能小于18V。二总线的线径不小于1mm2；在弱电竖井内，二总线的线径不小于1.5mm2。
图3：单相电压传感器-总线接线图
图4：单相电压传感器-监控电源接线图
4、产品操作
传感器有通信指示灯（绿色）、故障指示灯（黄色）。通信指示灯闪烁说明传感器正常运行，正在与监控主机进行通信，故障指示灯亮说明传感器所监控的电源出现故障，需立即检修所监控的电源，故障排除后故障指示灯会自动熄灭。
5、传感器故障分析
（1）若传感器通信指示灯不闪，则检查工作电源是否接好。
（2）如被监控电源正常情况下故障指示灯亮起，则按下监控器上“复位”按键进行复位，若灯仍亮则送厂检修。
（3）当传感器与监控器进行通信时通信指示灯能闪烁，但监控器接收不到传感器上传的数据，请检查传感器地址是否与一致，是否有二个或二个以上的传感器为同一个地址。如都正常，则按下监控器上“复位”按键进行复位，若指示灯仍接收不到数据则送厂检修。
6、注意事项
（1）必须让具有资格的安装人员安装此传感器，且在安装前仔细阅读使用说明书。
（2）接线时按照使用说明书中的接线方式接线，接线完成后要认真核对接线是否正确，以免通电后损坏传感器，产生危险事故。
（3）安装或拆除传感器时，请确认工作电源、待测母线及相关部分电源已切断，以免发生触电事故，造成危险和人员伤害。
（4）对传感器进行送检、维修之前要切断所有电源和检测控制连接线。
（5）接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的维护检修。
（6）传感器的正常运行依赖于正确的安装、设置和操作，安装之前请详细阅读安装、设置和操作的相关内容、以保证传感器的正常运行。
（7）对装有传感器的电源设备进行绝缘测试之前，断开所有与传感器连接的输入和输出线，避免测试对传感器内部器件可能带来损坏。
