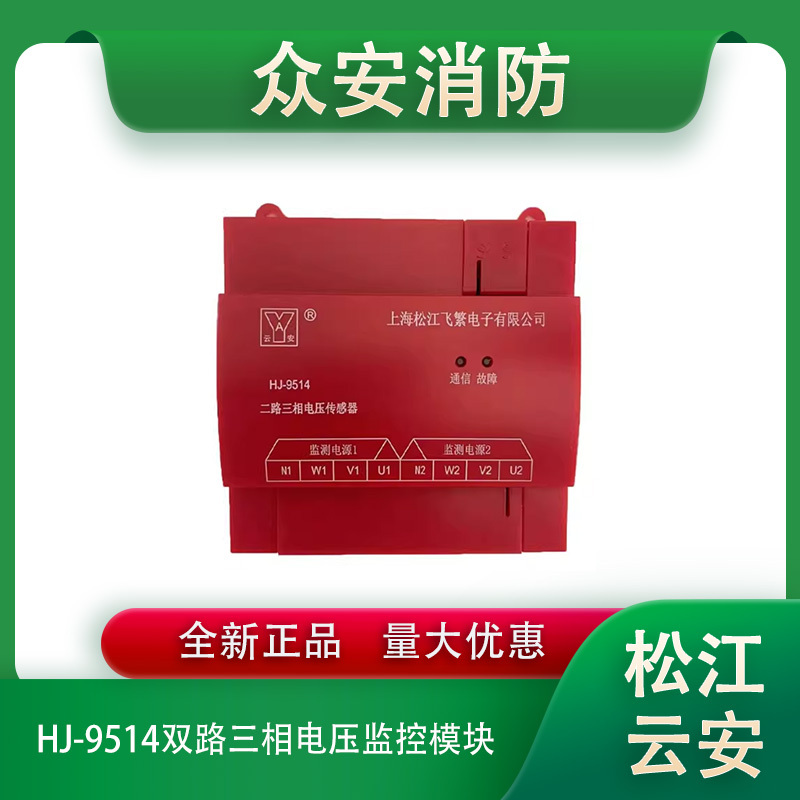

松江云安HJ-9514二路三相四线电压信号传感器
一，概述：
HJ-9514二路三相电压传感器能够采集被监控设备交流电源的电压值，判断监控电源的电压状态，如缺相、过压、欠压等状态，并通过总线通信上传到控制器，数据经过控制器处理分析后，指示相应电源故障类型，并发出声光报警信号。能反映出被监控设备电源的状态，并集中显示，可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，**限度的保障消防联动系统的可靠性。符合GB28184-2011《消防设备电源监控系统》的标准。
二，技术指标
（1）工作电压：DC24V（由控制器的总线提供）。
（2）工作电流：静态电流≤2mA；报警电流≤3mA。
（3）通讯方式：二总线。
（4）编址方法：采用电子编码方式。
（5）被监控电压：额定值AC380V。
（6）监控报警：当被监控的任意三相电压发生缺相、过压、欠压时报警。
过压范围——被监控电压值大于额定电压的110%，即>418V。
欠压范围——被监控电压值小于额定电压的85%，即<323V。
三，安装方式：
（1）直接安装在35标准导轨上。
（2）通过螺钉穿过四个螺栓孔固定在安装平面上。每个接线端子所对应的定义如从传感器面贴上所示，如无标注即为空角，如下图1所示。
（1）首先必须用编码器编制传感器的总线地址，通过总线连接编码器进行编址（如图2所示）。本型号传感器编址时如为1号，此号即为监测电源1的地址，监测电源2的地址会自动编为下一个数号。(双地址占主机2个地址号，等同2个HJ-9512同时工作，节约成本方便安装）
（2）控制器通过二总线（S＋、S－）将该回路上所有传感器按二总线并联方式接线（详见图3）。
（3）被监控电源按照图4方式接入传感器，被监控电源也可以从互感器接入（每相一个）。（4）当系统开通以后，可以对传感器进行逐个测试。
（5）传感器离控制器的最远距离不大于1200m，且末端电压不能小于18V。二总线的线径不小于1mm2；在弱电竖井内，二总线的线径不小于1.5mm2。
三相四线颜色代表：黄色线是A相，绿色线是B相，红色线是C相，蓝色线是零线,黄绿红分别对应u、v、w.接反监控主机会报错相。
4、产品操作传感器有通信指示灯（绿色）、报警指示灯（红色）。通信指示灯闪烁说明传感器正常运行，正在与监控主机进行通信，报警指示灯亮说明传感器所监控的电源出现异常，需立即检修所监控的电源，异常排除后报警指示灯会自动熄灭。
5、传感器故障分析
（1）若传感器通信指示灯不闪，则检查工作电源是否接好。
（2）如被监控电源正常情况下报警指示灯亮起，则按下监控器上“复位”按键进行复位，若灯仍亮则送厂检修。
（3）当传感器与监控器进行通信时通信指示灯能闪烁，但监控器接收不到传感器上传的数据，请检查传感器地址是否与一致，是否有二个或二个以上的传感器为同一个地址。如都正常，则按下监控器上“复位”按键进行复位，若指示灯仍接收不到数据则送厂检修。
