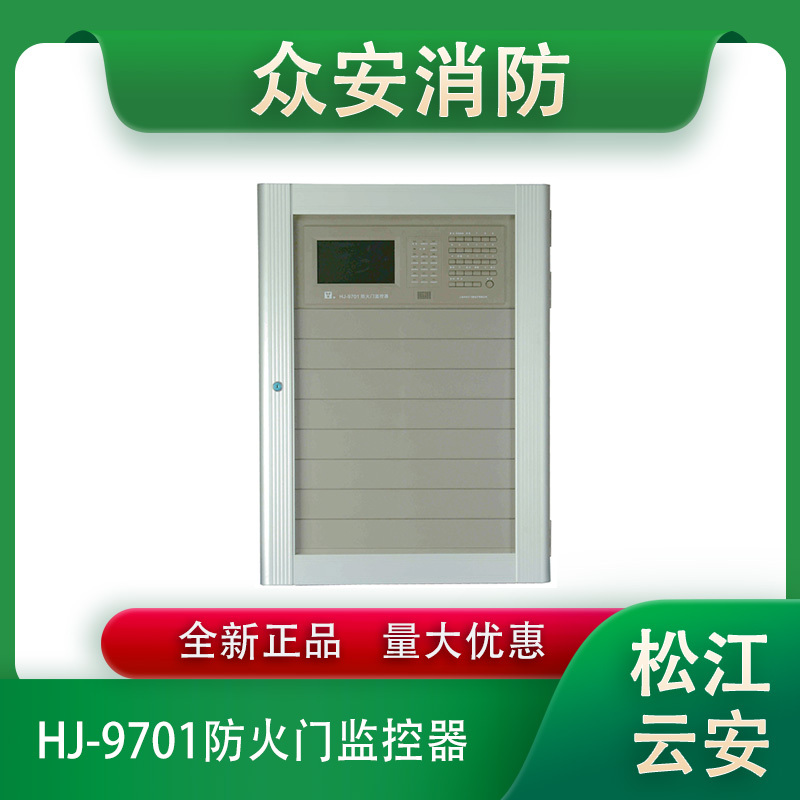

松江云安HJ-9701防火门监控器

一、概述

       HJ-9701防火门监控器（以下简称监控器）是我公司最新研制开发，面向民用和工业双重领域的新一代消防产品，具有高智能、小型化、多功能、高可靠性等特点。该监控器是在跟踪消防监测技术的最新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电压监测产品所积累下的大量宝贵经验的基础上研制成功的。

      监控器是一款用于显示并控制防火门打开、关闭状态的控制设备，同时也是消防控制中心或火灾自动报警系统连接电动闭门器、电磁门吸、电磁释放器、门磁开关等装置的消防设备。监控器采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，使整个系统易于安装、调试及维护。满足中华人民共和国国家标准GB29364-2012《防火门监控器》的具体要求。

二、工作原理

       监控器通过连接在监控器上的防火门监控模块监视防火门的状态，对处于非正常状态的防火门给出报警提示，并告知消防控制中心的消防报警控制器，起到安全防患作用。

       当监控器接收到消防报警控制器的火警信号，联动防火门监控模块，控制防火门的开闭状态，有效地控制火情蔓延，提前指示人群疏散。

三、监控器系统配置

       监控器与防火门模块之间采用总线（S+、S-）连接，建议电源线采用导线截面积≥2.5mm2（线径1.8mm以上），信号总线导线截面积≥1.5mm2（线径1.4mm以上）。如现场存在强干扰，应使用屏蔽双绞线，屏蔽层需良好接地。

       监控器配接本公司自行研发的HJ-9502输入模块、HJ-9507防火门模块、FF-MC02D一体式门礠开关、FF-MC02S一体式门礠开关组成防火门监控系统共同使用。

四、主要技术指标

1.防火门监控器：

1.1执行标准：GB29364-2012《防火门监控器》；

1.2供电方式：主电：AC220V（-15%～+10%），50Hz；备电：DC24V，24Ah二节；

1.3消耗功率：≤5W；

1.4输出电源：DC24V；

1.5系统配置：**4回路，每个回路最多200点；

1.6通信方式：2总线；

1.7安装方式：拼装；

1.8使用环境：温度：0～+40°C，湿度<95％，无凝露；

1.9连接设备：HJ-9502输入模块、HJ-9507防火门模块。

2.HJ-9502输入模块

2.1工作电压：DC24V；2.2**功耗：1.5W；

2.2通信方式：2总线；

2.3输入方式：无源；

2.4配接设备类型：防火门电磁释放（电动）闭门器。

3.HJ-9507防火门模块

3.1工作电压：DC24V；

3.2**功耗：10W；

3.3信号总线：2总线；

3.4控制方式：常开、常闭可选；

3.5监控设备类型：防火门门磁开关。

4.FF-MS02D、FF-MC02S一体式门磁开关

4.1工作电压：DC24V；

4.2**功耗：1W；

4.3信号总线：2总线；

4.4防火门监控模块和防火门门磁开关合为一体。

五、基本功能

1．具有防火门开、闭和故障状态显示功能监控器通过防火门监控模块的反馈信息，判断防火门的打开、关闭状态，结合防火门的定义属性判断门故障状态。

2．具有防火门开、闭状态控制功能监控器通过防火门监控模块向电动闭门器发出控制指令，使对应的防火门关闭。

3．联动控制功能监控器能与火灾报警控制器联网，在接收到火灾报警控制器的火警信号后，监控器记录火警信息，根据预先设定的逻辑关系，通过防火门监控模块向电动闭门器发出控制指令，使对应的防火门关闭。

4.具有电源管理功能监控器自身带有备电，主、备电源能无间隙自动切换，能给备电充电并有备电保护功能。

5.存储功能监控器可记录故障信息、联动信息，防火门状态信息，火警信息，变更信息、运行信息。每种最多可存储10000条。

6.锁键功能管理人员可对监控器进行按键锁定，锁键后操作面板上的按键除‘消音’键外，将全部锁定，锁键后锁键指示灯点亮。

7.自检功能对面板上所有的功能指示灯、LED液晶屏、音响器件进行自检。

8.操作分级功能监控器设有二个操作级别，分别为：查看级别、管理级别。‘消音’键任何级别都可操作。查看级别只能查看系统参数、当前故障信息等数据；管理级别除了有查看级别的功能外，还有能设置监控器的系统参数，查看历史记录等。

六、监控器说明

①-液晶显示屏②-指示灯区域③-按键区域

1.操作面板说明

1.1LCD液晶显示屏：显示屏位于监控器的左上角，做为人机对话的窗口，能实时显示监控系统的各种状态，并进行监控器设置、历史状态查看等操作使用。

1.2监控器指示灯：

1）启动总灯（红色）：启动防火门模块时，指示灯点亮；

2）消音（绿色）：进行消音操作时，指示灯点亮；

3）自检指示（黄色）：正在进行系统自检操作；

4）屏蔽指示（黄色）：属性设置中内在屏蔽点；

5）故障（黄色）：故障总灯，整个系统内存在故障时点亮；

6）门故障（黄色）：防火门处于故障状态；

7）门开启(绿色)：常闭门打开，指示灯点亮；

8）门关闭(绿色)：常开门关闭，指示灯点亮；

9）释放器反馈(绿色)：接收到释放器反馈信号时，指示灯点亮；

10）反馈(红色)：接收到电动闭门器、门磁开关反馈信号时，指示灯点亮；

11）锁键（绿色）：按键锁定，除‘消音’键，其它按键全部锁定。

1.3监控器按键：

1）消音：消除监控器正在发生的故障声响；

2）切换：在进行设备描述设置时使用，用于选择输入数字是区位码还是字符；在属性设置选择是否为门；在逻辑编程选择执行源点或区；

3）启动：单点手动启动防火门开启；

4）复位：对监控器进行系统复位；

5）手动/自动：切换手、自动状态；

6）退出：返回上一级菜单，如本级菜单设置有变动，退出时系统会询问是否保存，没有则直接退出；

7）确认：需要编程或者查看状态时按下此键后，输入修改密码‘4321’，进入编程主菜单，输入查看密码‘1234’，进入查看主菜单；确认键的功能是按下此键后，能够确认各种编程菜单中，保存所修改的内容；

8）数字键：与方向键、删除键复合使用，设置输入时为数字键，非设置输入时为方向键、删除键。

9）F2键：复制功能键，当需要在属性设置复制类型、楼-层-区等信息时使用。
