核中警HJ350型火灾声光警报器

一、概述

　　HJ350型火灾声光警报器(以下简称HJ350)。是一种安装在现场的声光报警设备，可直接接入控制器的信号二总线，纳入消防控制中心的火灾报警控制器管理，参与消防联动。通常将其安装在公共走廊、楼间及气体灭火场所等。

二、HJ350型火灾声光警报器特点

　　主要特点如下：当现场发生火警时可由消防控制中心的火灾报警控制器启动，发出极强的声及光报警信号，提醒人们注意

　　通过两总线与控制器相连，无需外接电源。

　　采用电子编码，编址范围0-255。

　　采用先进的表面（SMT）贴装工艺制作。

三、HJ350型火灾声光警报器结构特征与工作原理

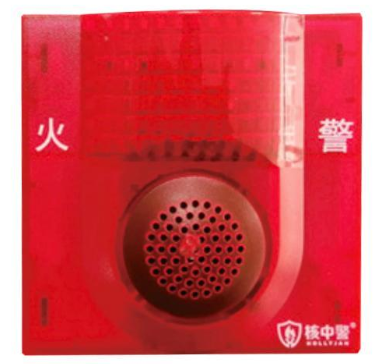

　　HJ350外形示意图如图10.4所示。

　　工作原理

　　通过内置单片机，与控制器进行实时通讯。当单片机检测到控制器发出的启动命令后，HJ350发出极强的声光报警信号，提醒人们注意。为减少干扰及降低功耗，发光元件采用LED发光管，可提高HJ350的使用寿命。

四、HJ350型火灾声光警报器技术参数

　　额定工作电压：DC24V

　　工作电流：监视电流≤0.5mA启动电流≤7mA

　　编码方式：电子编码（编码范围为0～255）*声压级：70dB-80dB

　　变调周期：4.0s-5.0s

　　闪光频率：1.0-2.0Hz

　　使用环境：温度：-10℃～+55℃ 相对湿度≤95%(不凝露)

　　外形尺寸：85mm×85mm×45mm（含底座）

　　重量：106克（含底座）

　　执行标准：GB26851-2011

五、HJ350型火灾声光警报器安装方法与布线方式

　　安装方法：

　　安装前应首先检查外壳是否完好无损，标识是否齐全。

　　安装时，从底壳的进线孔中穿入电缆并接在相应端子上，将HJ350按底座示意方向插入底座即可。

　　接线端子说明：

　　HJ350底座示意图如图10.5所示：

　　“2”、“3”:接控制器两总线，无极性。

　　布线要求：应选用截面积不小于1.0mm2的RVS双绞线。
