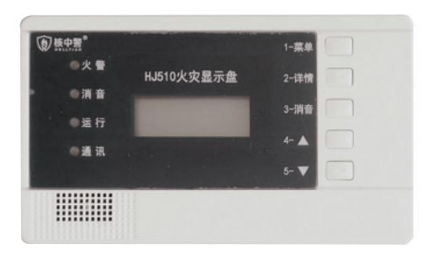

核中警HJ510火灾显示盘
一、概述：
HJ510型火灾显示盘（以下简称HJ510），是我公司新一代两线制火灾显示盘。采用中文液晶显示方式，挂接在我公司火灾报警控制器回路线上，通过两总线与控制器进行实时通讯，以显示其所在楼层或防火分区内总线负载的火警信息，并设有相应的声、光指示。
二、HJ510火灾显示盘特点
采用壁挂式结构，体积小，安装简便。
采用总线供电，总线即通讯又供电，功耗低，安装方便。
分段设置显示范围，可跨回路显示，使用灵活、方便。
显示盘占回路总线地址，在与本公司控制器连接时编址范围：0-255。
三、HJ510火灾显示盘结构特征与工作原理
HJ510外形尺寸示意图如图1.15所示。
工作原理
HJ510采用强抗干扰HDSC单片机设计，总线供电，通过两总线与控制器进行实时通讯及供电，显示其监视范围内的火灾报警信息，显示信息包括负载的回路号、地址号和中文地址等详细信息，同时发出相应的声、光指示；受检于控制器，当脱离总线后控制器将报出故障。
四、HJ510火灾显示盘技术参数
工作电压：DC24V
工作电流：总线工作电流≤7mA
使用环境：温度：-10℃～+50℃相对湿度：≤95%（不凝露）
显示容量：火警信息：200条
外形尺寸：长175 mm×宽100 mm×厚37mm
安装孔距：57.5mm～62mm
执行标准：GB 17429-2011
五、HJ510火灾显示盘安装方法与布线方式
安装方法：
如下图1.16所示，底座安装时需预留足够HJ510安装空间。
底座固定好后，“3”、“4”端子连接控制器总线，然后将HJ510垂直安装在底座上，确保与底座卡紧到位。
4.2、接线端子说明：
“3”、“4”:接控制器两总线，无极性。
4.3、布线要求：信号总线须使用RVS双绞线，且截面积应≧1.0mm2。
