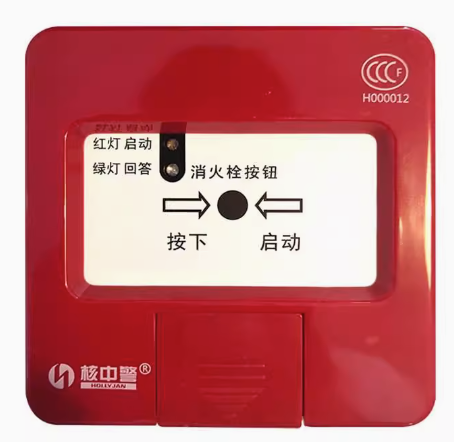

核中警HJ9502B消火栓按钮消报按钮

一、概述

　　HJ9502B消火栓按钮是人为确认的启动装置。每一个消火栓按钮占用一个地址编码，接线无极性。当按下后，内部结构将玻璃窗锁定在启动位置上，只有用专用钥匙才能进行复位，恢复到初始状态。

二、HJ9502B消火栓按钮特点

　　内置CPU，结构简单可靠，报警后用专用钥匙复位；

　　二总线、无极性电子编码1～256；

　　能接收现场设备启动信号两个指示灯分别显示火警、设备启动信息。

三、HJ9502B消火栓按钮技术参数

　　工作电压：DC15-26V脉冲电压

　　工作电流：工作电流≤0.7mA；报警电流≤1.4mA

　　环境温度：-10～50℃

　　环境湿度：95%RH(40±2℃)

　　外形尺寸：85×85×40mm

　　安装方式：配合底座采用插拔式结构安装

四、HJ9502B消火栓按钮说明

　　L1、L2为总线

　　COM、NO为常开触点

　　24V、GND分别为回答信号的+、-
