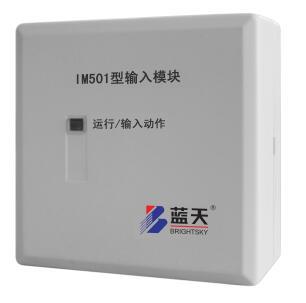

蓝天IM501输入模块监视模块

一，概述

       IM501型输入模块是专门针对各种使用环境面设计的可编码的信号接入设备。输入模块接收无源开关量输入信号经处理后通过报警总线与控制器通讯，并显示其状态的相应声、光信号,输入端短路报监管,断线则报故障。

二，特点

1、无极性二总线设计，可视同一个火灾探测器挂在报警总线上，施工方便，灵活。

2、通过编码器对输入设备现场编号，使其可在报警控制器及火灾显示盘上显示具体的地址及工作状态。

3、采用隔离电源（总线取电）给反馈部分供电

4、采用专用集成电路，工作稳定可靠

三，技术参数

技术要求：符合GB16806-2006标准要求

工作电压：DC18～26V

输入信号：无源常开触点（外挂终端电阻4.7K）

监视电流：≤300uA

报警电流：≤1.5mA

确认灯（红色）：运行/输入动作灯（红）：正常为红色闪亮，有输入时为常亮，故障不亮

线制：二根报警总线：T+、T-（无极性）

工作温度：-10℃～+55℃

相对湿度：≤95%（40℃）

外形尺寸：86mm×40mm×86mm（L×W×H）

重量：约160g

颜色：乳白色

四，应用与安装

1、当报警系统中其他开关量报警信号或其他特定输入信号需并入自动报警系统中时，可通过IM501型输入模块把这些非编码信号变换成串行数字信号接入报警总线，使火灾报警控制器能正确的识别这些非编码报警信号的状态及部位。

2、IM501型输入模块可以采用标准86型预埋盒进行嵌入式暗装或用模块接线盒明装于所连接设备附近的墙上或控制箱内。

3、IM501型输入模块外形尺寸见图7-1，外接线端子排列及说明见图7-2，安装尺寸见图7-3，IM501型输入模块接线图见图7-4。
