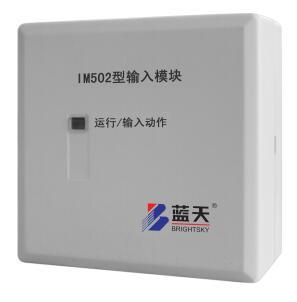

蓝天IM502型输入模块监视模块
一，概述
IM502型输入模块是针对配接开关量（常规量）总线器件而设计的有地址编码的输入模块。IM502型输入模块可将开关量感烟、感温火灾探测器等器件的正常监视、报警、故障信号转换并传输到火灾报警控制器,该模块具有断线、短路故障检测功能。
二，特点
1、T+、T-报警二总线、DC24V电源二总线均为无极性设计。可视同一个火灾探测器挂在报警总线上，施工方便，灵活。报警总线采用与DC24V电源总线隔离的方式，增强了抗干扰性能。
2、可检测输入信号及DC24V电源线的断线、短路故障信号。
3、其DC24V电源输出具有复位断电功能，使处于报警状态的开关量器件在控制器复位时也能可靠复位。
三，技术参数
技术要求：符合GB16806-2006标准要求
总线电压：DC18～26V
电源电压：DC24V
输入信号：无源常开触点（外挂终端电阻4.7K）
监视电流：
报警总线T+、T-：≤300uA
电源总线DC24V≤12mA
报警电流：
报警总线T+、T-：≤1.5mA
24mA≤电源总线DC24V≤200mA
确认灯（红色）：运行/输入动作灯（红）：正常为红色闪亮，报警时为常亮，故障时不亮
线制：二根报警总线：T+、T-(无极性），二根电源总线：DC24V(无极性）
工作温度：-10℃～+55℃
相对湿度：≤95%（40℃）
外形尺寸：86mm×40mm×86mm（L×W×H）
重量：约160g
颜色：乳白色
二，应用与安装、
1、IM502型输入模块可将开关量感烟、感温火灾探测器等器件的正常监视、报警、故障信号转换并传输到火灾报警控制器。
2、IM502型输入模块可以采用标准86型预埋盒进行嵌入式暗装或用模块接线盒明装于所连接设备附近的墙上或控制箱内。
3、IM502型输入模块外形尺寸见图7-5，外接线端子排列及说明见图7-6，IM502型输入模块与外部设备之间的接线方式见图7-7。
接线说明：
T+、T-:报警总线（无极性）
P1、P2:24VDC电源（无极性）
S+、S-:输入，有极性（终端电阻4.7K）
X1、X2:输入无源信号（终端电阻4.7K）
