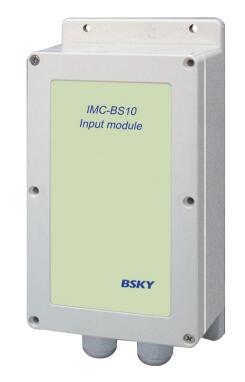

蓝天IMC-BS10型输入模块(船用)

一，特性

1、带地址码

2、可配置输入方式

3、有几种输入模式可供选择：外部开关量输入，常规量探测器和红外探测器。

4、监视线路断线

5、设计满足主要船级社的要求

二，应用

      IMC-BS10型输入模块用于将不同类型的设备连接至BS10系统，包括下列类型的设备：外部开关量输入，常规量探测器和红外探测器。

三，工作原理

监视输入信号，正常状态下，外部端子短路给出报警，监视线路断线故障。

四，技术参数

工作电压：DC18~26V

功耗

静态：回路：≤0.5mADC24V：≥6.5mA；≤18mA

报警状态：回路：≤1.5mADC24V：≥20mA；≤45mA

材料：ABS

颜色：白灰

输入模式：可配置

工作温度：-25℃~+70℃

相对温度(无冷凝)：≤95%

尺寸：239×120×68mm

重量：约632克

防护等级：IP44

五，尺寸图：

六，连线图：

备注：

1、在用地址编码器读写时，需将跳线JP1和JP2短路。

2、正常使用时，如果将跳线JP1短路,本单元将不监视连至S/out+24V和in+24V/24-端子的线路是否断线。

3、正常使用时，如果将跳线JP2单元将不监视连接至X1/X2端子的线路是否断线。
