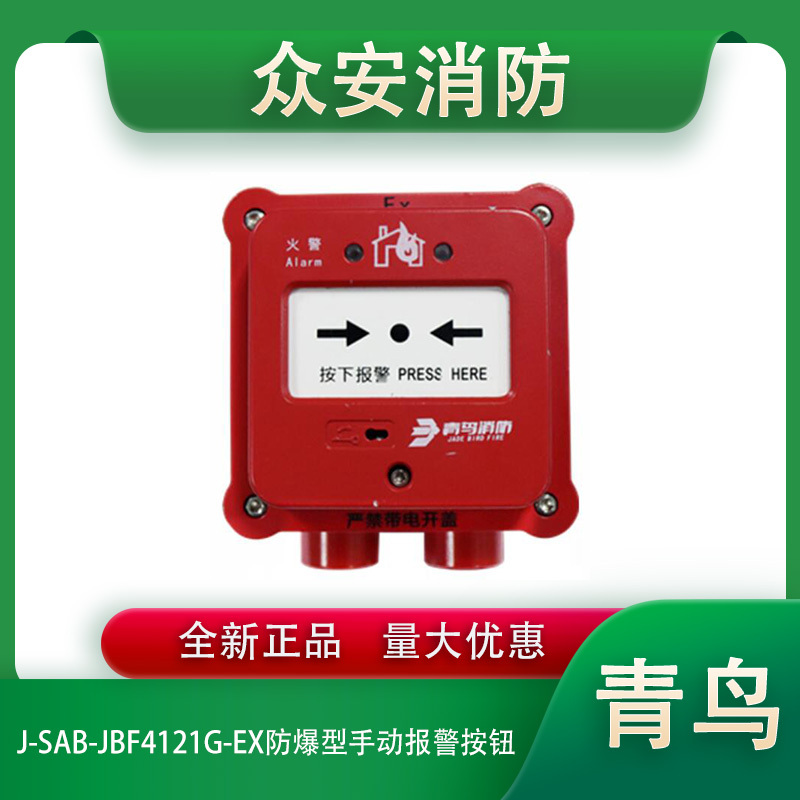

青鸟J-SAB-JBF4121G-Ex手动火灾报警按钮（隔爆型）
一，功能特点
1、内置微处理器，性能稳定。
2、采用SMT表面贴装工艺，可靠性高，一致性好。
3、采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达 1500m。
4、电子编码方式，可通过专用电子编码器编址。
5、操作简单，用手按下操作面板，即能实现向控制器发送报警信息。
6、手动报警按钮复位必须使用与该按钮配套的专用钥匙。
7、该产品外壳材料为铝合金，具有防尘、防水功能，防护等级达到IP66。
8、防爆性能符合GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》。防爆标志为Exd IIC T6 Gb，适用于含有II类A、B、C级T1～T6组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所。
9、适用于石油、化工等具有防爆要求的含有IIA、IIB、IIC的1区、2区，T1～T6爆炸性气体混合物场所。
10、现场安装时，按GB/T 3836.15-2017标准要求、配用与环境相适应的已取得防爆合格证的电缆引入装置。
二，技术参数列表
额定工作电压：DC24V （DC18V~DC28V）
线制：通讯线L1、L2（无极性）
防爆标志：Exd IIC T6 Gb
防护等级：IP66
触点容量：DC30V/0.1A
监视电流：≤0.3mA（24V）
报警电流：≤1mA（24V）
电气接口：2-M20
外形尺寸：145mm×130mm×91mm
编址方式：电子编码器编码
编址范围：1-200
使用场所：适用于石油、石化等的具有防爆要求的1区及2区室内（非住宅内）防爆场所
执行标准：
GB 19880-2005、GB 3836.1-2010、GB 3836.2-2010
三，结构特征、安装与布线
安装之前需用编码器对其写入相应地址码(1-200)。
总线连接接线端子L1和L2（无极性）。
布线施工后，将手动火灾报警按钮固定在需安装的位置。
手动火灾报警按钮在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。
四，外形及安装孔尺寸图
五，注意事项
内外接地务必可靠。
经检验合格产品，不允许随意更换元器件或改变结构，以免影响防爆性能。
维修保养时，注意保护隔爆面，所有隔爆面不得有损坏或锈蚀。
严禁带点开盖。
非专业人员不得随意安装、拆卸。
定期进行报警试验，建议每半年一次。
