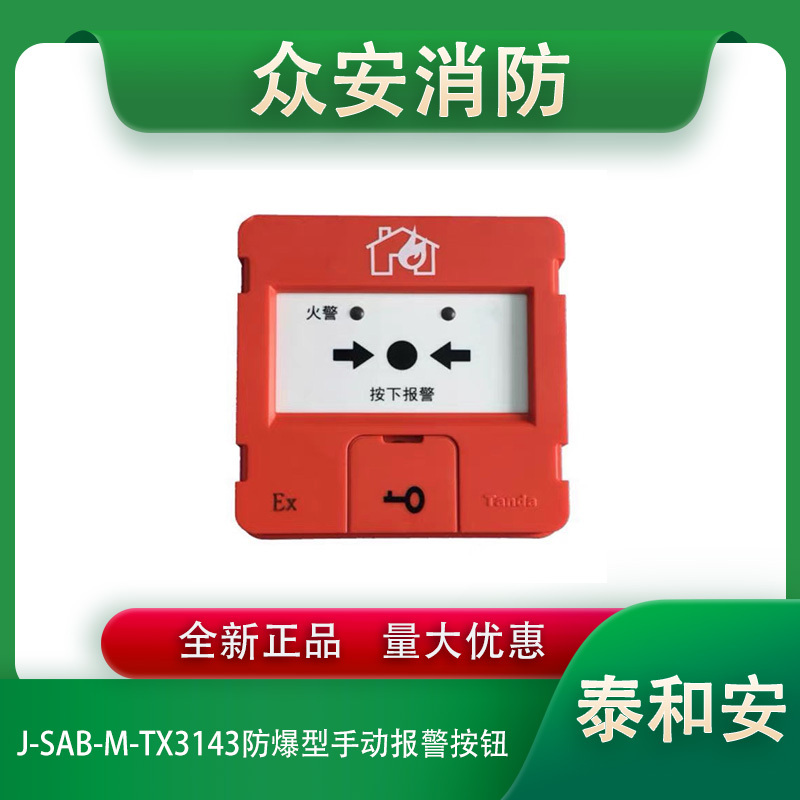

泰和安J-SAB-M-TX3143本安防爆型手动火灾报警按钮(编码型)

3.1产品特点

1)软硬件多级滤波，提高了报警按钮的抗干扰能力，对电磁干扰有良好的抑制能力。

2)按片按下必须采用专用钥匙手动复位。

3)具有独立常开触点输出，可直接控制其他外部设备。

4)编码方式为电子编码方式5)插拔式结构设计，安装方便牢靠。

3.2技术参数

工作电压：脉冲15～28V

工作电流

总线静态电流：≤0.5mA

总线报警电流：≤2.3mA

输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100mΩ

启动零件型式：可重复使用型

启动方式：人工按下按片

状态指示：火警指示灯，红色，正常状态时红色指示灯熄灭，报警后常亮

线制：无极性二总线

安全栅输出参数：Uo=22V,Io=109mA,Po=0.60W,Co=0.12μF,Lo=2.0mH

防爆标志：ExibIICT6Gb

防爆合格证号：CNEx.20.0061X

使用环境：户内，温度-20℃～+55℃，相对湿度≤95%RH，不凝露

壳体材料和颜色：防爆材料，红色

重量：约86g

外形尺寸：90mm×90mm×34mm（带底座）

安装孔距：60mm

执行标准：GB19880-2005、GB3836.4-2010、GB3836.1-2010

3.3结构特征

手钮的外形示意图如图3-1所示(尺寸单位mm)：

3.4安装方法

警告：安装设备之前，必须切断回路电源并确认全部底壳已安装牢靠。

报警按钮进线管采用暗装方式（如图3-2）。

拆卸方法(如图3-3)

       本报警按钮底座与上盖之间采用插接方式，使用3.5mm一字螺丝刀即可将报警按钮的底座与上盖拆开。接线完毕再将报警按钮插接在底座上，底座安装时应注意方向，底座上标有安装方向标志。

3.5接线方法

端子说明（如图3-4）

Z1、Z2：与信号总线连接，无极性。

NO、COM：额定DC30V/100mA无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。防爆场所本报警按钮必须与TX3400隔离式安全栅配接使用，详见图3-5

3.6布线方法

布线电缆应选用截面积≥1.0mm²的本安电缆，且电缆间的分布电容不得大于0.12μF，分布电感不得大于2.0mH。本质安全电路电缆和非本质安全电路电缆应分开布线，应采用不同颜色的线进行区别，接线与探测器底座端子连接处应做密封处理（无裸露铜线）。穿金属管（线槽）或阻燃PVC管敷设。
