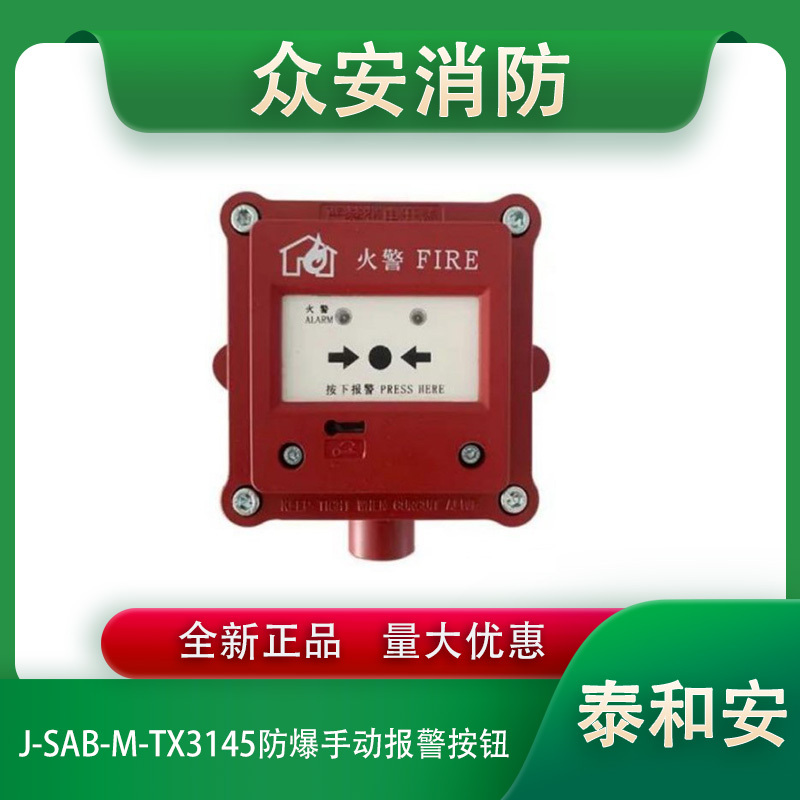

泰和安J-SAB-M-TX3145防爆型手动火灾报警按钮（编码型）
一、概述
J-SAB-M-TX3145 手动火灾报警按钮（以下简称报警按钮）为编码型，防爆类型为隔爆型，防爆标志为 Ex db IIC T6 Gb，适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。本报警按钮采用无极性二总线的连接方式，可接入本公司生产的 T3 系列火灾报警控制器。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息与安装位置信息并发出报警声响。
二、特点
1.软硬件多级滤波，提高了报警按钮的抗干扰能力，对电磁干扰有良好的抑制能力
2.按片按下必须采用专用钥匙手动复位
3.具有独立常开触点输出，可直接控制其他外部设备
4.编码方式为电子编码方式，可现场改写
5.隔爆型结构设计，防护等级高
三、技术参数
1. 工作电压：DC24V(15～28V)
2. 工作电流：总线静态电流：≤0.5mA 总线报警电流：≤2.5mA
3. 功耗：≤0.08W
4. 触点输出容量：额定 DC30V/100mA 无源输出触点信号，接触电阻≤100mΩ
5. 防爆标志：Ex db IIC T6 Gb
6. 防爆合格证：CNEx22.2988X
7. 启动零件型式：可重复使用型
8. 启动方式：人工按下按片
9. 复位方式：用专用钥匙复位
10. 状态指示：
指示灯，红色，正常巡检时周期性闪亮，闪亮周期约 6s，报警后常亮。
11. 线制：无极性二总线
12. 编码方式：电子编码，编码范围（1～242）
13. 使用环境：户内，温度-20℃～+60℃，相对湿度≤95%RH，不凝露
14. 壳体材料和颜色：铝合金，红色
15. 外壳防护等级：IP66
1. 重量：1245g(不含铠装电缆接头)
2. 外形尺寸：158mm×140mm×74mm(不含铠装电缆接头)
16. 安装孔距：135mm
17. 执行标准：GB 19880-2005、GB/T 3836.1-2021、GB/T 3836.2-2021
四、结构特征和工作原理：
1. 外形尺寸
图 1 报警按钮外形示意图（单位：mm）
2. 内部结构
图 2 报警按钮内部结构示意图
3. 工作原理
本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测。按下报警按钮按片，可由报警按钮提供独立输出触点，用来联动现场外部设备（如声光警报器、警铃、门灯等）。
报警按钮采用隔爆结构实现防爆性能。
五、安装与布线:
1、安装
警告：安装设备之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。安装应符合《GB/T 3836.15-2017》的有关要求。
安装方法：报警按钮进线管采用明装方式（如图 3）。
图 3 报警按钮安装示意图
2、接线：
ⅡC 环境下应采用 ZG-KZEX16-M20 填料涵，该填料涵为选配器件。
ⅡB 环境下可以使用选配提供的电缆引入装置。
报警按钮底壳与上盖之间采用螺钉固定连接方式，接线时需打开外壳。接线如图 4 。
Z1 、Z2 ：与信号总线连接，无极性。
NO、COM：无源输出端子，额定 DC30V/100mA，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
地线接地牢靠。
布线要求：布线电缆应选用截面积≥1.5mm²的护套电缆，电缆外径 6-16mm，应满足防爆接线要求。
3、编码操作：
可利用我司手持电子编码器进行现场编码（在 1～242 之间任意设定，但同一个回路中地址码应**），具体设置步骤和方法请参见手持电子编码器的使用说明书。
4、测试
警告：待全部设备都安装完毕后再接通电源。
（1）报警按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
（2）按下报警按钮按片，报警按钮红色火警指示灯应点亮，控制器应显示该报警按钮地址。
（3）测试结束后，用复位钥匙使报警按钮复位，并通知有关管理部门系统恢复正常。
在测试过程中不合格的报警按钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。
5、应用说明
报警按钮安装在爆炸危险区内，防爆等级应满足所在环境防爆要求，可以与安全区内非防爆设备在同一总线回路内，详见图 5。
六、使用与操作
发生火警时，按下按片，报警按钮指示灯红色指示灯点亮，同时火灾报警控制器发出声光报警信号，值班人员进行相应处理。处理完成后，需采用专用钥匙进行复位，再通过控制器进行复位操作。
