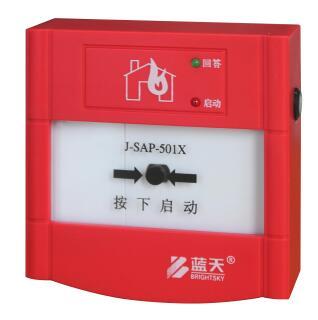

蓝天J-SAP-501X型消火栓按钮

一，特点

1、与控制器间无极性二总线传送人工报警信号

2、可以通过消火栓按钮直接启动外控设备

3、工作稳定可靠，适用范围广

4、独特的旋转式结构，安装使用方便

二，技术参数

技术要求：符合GB16806-2006标准要求

工作电压：DC18～26V

监视电流：≤350uA

报警电流：≤1.5mA

报警方式：按下玻璃

确认灯：

启动灯：正常为红色闪亮，启动时为常亮。

回答灯：正常时不亮，外部有回答信号为绿色常亮。

线制：二根报警总线：T+、T-（无极性）二根启动线：2、4（常开触点输出）接点容量：DC27V1A

工作温度：-10℃～+55℃

相对湿度：≤95%

外形尺寸（不含底座）：88mm×28mm×92mm（L×W×H）

重量约：100g

颜色：红色

三，应用与安装

1、消火栓按钮是人工向控制器发送要求启动消防泵的触发器件，一般安装在楼梯口的消火栓箱内。当人工确定火灾后，按下按钮上的动作面板即可向控制器发出启泵信号，控制器收到消火栓的启动信号后发出启动消防泵的命令。消防泵启动后，消火栓上回答灯将点亮。

2、J-SAP-501X型手动火灾报警按钮采用86盒安装方式，配套底座为DB502。

3、J-SAP-501X型消火栓按钮安装方式同J-SAP-502,接线方式见图6-3。
